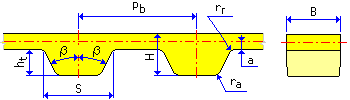

Riemen mit Trapezzähnen
|
Symmetrische beidseitige Zähne |
Versetzte beidseitige Zähne |
|
|
|
Die Teilriemenlänge kann wie folgt bestimmt werden:
L = z p b
Riemenscheibe mit geradseitigen Zähnen
Der Außendurchmesser der Riemenscheibe kann wie folgt bestimmt werden:
|
Riemenscheibe ohne Flansch |
Riemenscheibe mit Flansch |
Flanschdetail |
|
|
|
|
Flache Riemenscheibe
Bedeutung der verwendeten Variablen:
|
Z |
Anzahl der Zähne der jeweiligen Riemenscheibe / Anzahl der Riemenzähne [-] |
|
p b |
Zahnkreisteilung [m] |
|
a |
Teillinienversatz [m] |
