- Klicken Sie auf der Registerkarte Mit Anmerkung versehen in der Gruppe Bemaßung auf den Befehl Bemaßung.
- Klicken Sie im Grafikfenster auf den Mittelpunkt oder den Schnittpunkt sowie je nach Bedarf auf eine andere Linie, Kante oder einen anderen Punkt.
- Ziehen Sie die Bemaßung an die gewünschte Position und klicken Sie, um sie zu platzieren.
- Erstellen und platzieren Sie nach Bedarf weitere Bemaßungen, klicken Sie mit der rechten Maustaste und wählen Fertig aus.
Anmerkungen:
- Ein Mittelpunkt wird für nicht geschlossene Geometrien angezeigt.
- Ein Schnittpunkt wird nur für Modellkanten an verschiedenen Objekten angezeigt.

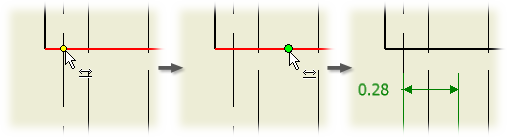

- Ein Mittelpunkt wird mit einem grünen Punkt und ein Schnittpunkt mit einem gelben Punkt gekennzeichnet.
- Sie können Bemaßungen für den physischen Schnittpunkt projizierter Kanten erstellen und neu zuordnen, jedoch nicht für den Schnittpunkt ihrer Erweiterungen.
- Mittelpunkte und Schnittpunkte müssen in der gleichen Ansicht vorhanden sein.
Hinzufügen von Bemaßungen zu Schnittpunkten von Hilfslinien
- Klicken Sie in der Multifunktionsleiste auf Registerkarte Mit Anmerkung versehen
Gruppe Bemaßung Bemaßung . - Wählen Sie die erste Linie (1), um den Schnittpunkt zu definieren.
- Klicken Sie mit der rechten Maustaste, und wählen Sie im Menü Überschneidung.
- Wählen Sie die zweite Linie (2), um den Schnittpunkt zu definieren. Die Linien werden nach Bedarf verlängert, und ihr Schnittpunkt wird zum ersten Punkt der Bemaßung.

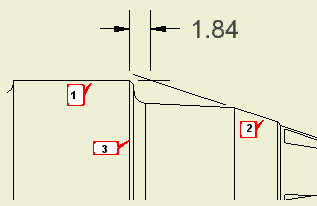

- Wählen Sie eine Modellkante (3), um die Bemaßung zu definieren. Sie können auch die Schritte 2-4 ausführen, um einen anderen Schnittpunkt zu definieren, oder in der Zeichnungsansicht einen Punkt auswählen.
- Ziehen Sie die Bemaßung an die gewünschte Position.
- Klicken Sie, um die Bemaßung in der Zeichnung zu platzieren.
Anmerkung: Die gesamte Geometrie, die die Bemaßung angibt, muss Bestandteil derselben Zeichnungsansicht sein.
Demo zum Bemaßen von einer indirekten Schnittlinie aus
