Konvertieren Sie mit dem Befehl iAssembly erstellen eine normale Inventor-Baugruppe in eine iAssembly-Teilefamilie. Um die Hauptverlaufsbaugruppe für eine geeignete Konfiguration zu konfigurieren, erstellen Sie einen Austauschbarkeitssatz für Rohre und Leitungen, und legen Sie spezifische Parameter für die iAssembly-Teilefamilie fest (z. B. Stückliste). Sie können eine geeignete Konfiguration einfügen und die Rohr- und Leitungskonstruktion unabhängig bearbeiten.
Beim Hinzufügen einer neuen Konfiguration ist die aktive Konfiguration die Basis für die neue Konfiguration und bleibt vorgabegemäß aktiviert. Die neue Konfiguration enthält denselben Konstruktionsinhalt. Nur die Hauptverlaufsbaugruppe wird nicht adaptiv. Sie können den Rohr- und Leitungsinhalt in einer Konfiguration unabhängig bearbeiten, indem Sie den Befehl Adaptiv verwenden, um ihn adaptiv zu machen. Es wird eine neue austauschbare Konfiguration erstellt.
Um eine iAssembly-Teilefamilie für Rohre und Leitungen zu erstellen, können Sie entweder mit einer normalen Inventor-Baugruppe oder einer Rohr- und Leitungsbaugruppe starten. Der Arbeitsablauf weicht geringfügig voneinander ab. Die iAssembly-Teilefamilie startet normalerweise mit einer Rohr- und Leitungsbaugruppe. Falls eine iAssembly-Teilefamilie anfangs keine Hauptverlaufsbaugruppe enthält, können Sie diese zu einem späteren Zeitpunkt hinzufügen. Die neue Hauptverlaufsbaugruppe ist nur in der derzeit aktiven Baugruppenkonfiguration adaptiv und bleibt in allen Konfigurationsvarianten nicht adaptiv. Ändern Sie den Status Adaptiv, und bearbeiten Sie Routen und Verläufe in der entsprechenden Konfiguration nach Bedarf. Nach dem Hinzufügen der Hauptverlaufsbaugruppe ist der Arbeitsablauf derselbe wie beim Starten mit einer Rohr- und Leitungsbaugruppe.

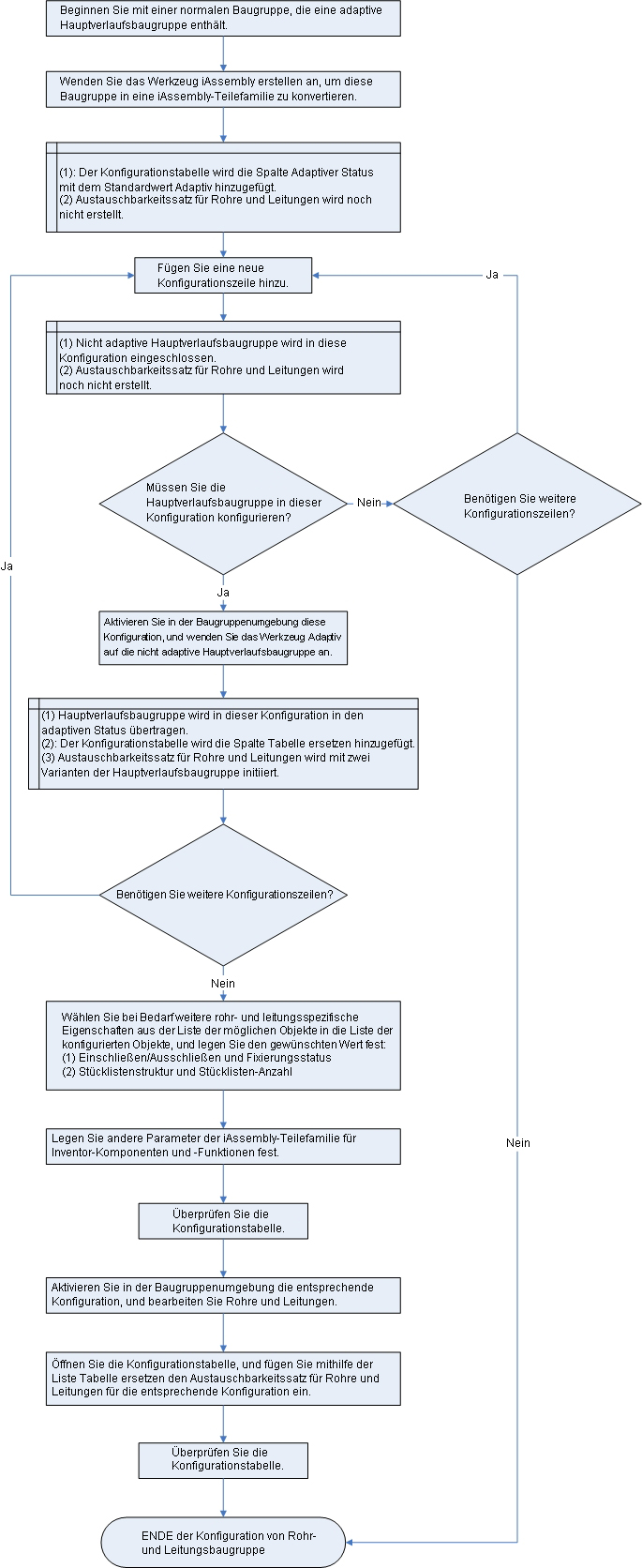

Das folgende Ablaufdiagramm zeigt einen allgemeinen Arbeitsablauf für das Erstellen einer iAssembly-Teilefamilie für Rohre und Leitungen und für das Bearbeiten des Austauschbarkeitssatzes für Rohre und Leitungen.
