So arbeiten Sie mit zukünftigen Versionen von Baugruppendateien

Referenzieren Sie zukünftige (neuere) Versionen von Inventor-Baugruppendateien in einer früheren Version von Inventor.

Damit zukünftige Inventor-Dateien unterstützt werden können, müssen Sie die neuesten Updates für Ihre Version von Inventor installiert haben. Updates können über die Autodesk-Desktop-App oder von https://manage.autodesk.com heruntergeladen werden. Aktualisierungen werden nicht für ältere Versionen von Inventor bereitgestellt, die nicht mehr unterstützt werden.

So platzieren oder öffnen Sie eine zukünftige Version einer Baugruppendatei

Mit diesem Arbeitsablauf wird eine Referenz auf die zukünftige Version einer Baugruppendatei in einer Baugruppendatei erstellt.

1. Öffnen oder platzieren Sie eine zukünftige Version einer Baugruppendatei:
   • Datei Öffnen.
   • Klicken Sie in einer Baugruppendatei auf Registerkarte Zusammenfügen Gruppe Komponente Platzieren.
2. Suchen und wählen Sie die zu öffnende neue Baugruppendatei (.iam).



3. Klicken Sie optional auf Optionen, um das Dialogfeld Datei öffnen aufzurufen, und geben Sie die Konstruktionsansicht und die Positionsdarstellung an. Klicken Sie auf OK.

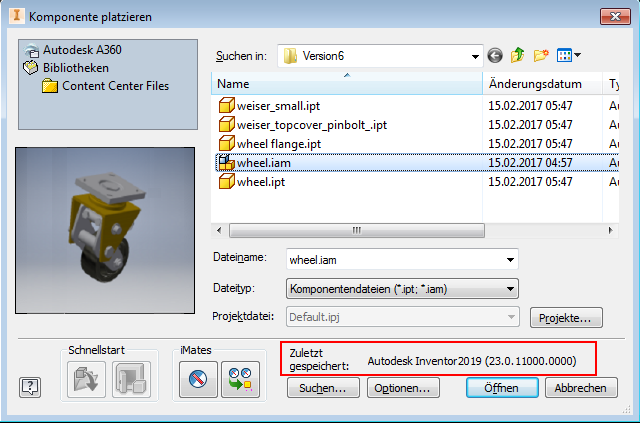

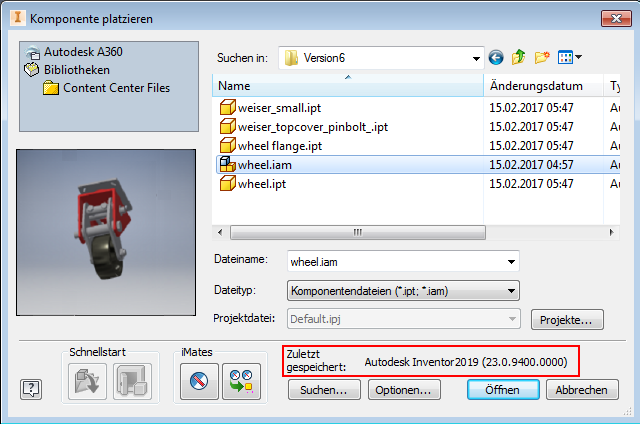

4. Klicken Sie im Dialogfeld Komponente platzieren auf Öffnen. Volumenkörper und Oberflächenkörper werden erstellt.

   Sie können je nach Bedarf mehrere Exemplare platzieren.

Resultierende Datei

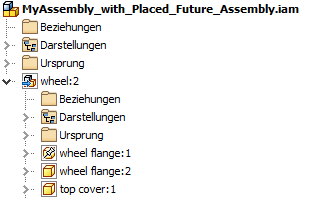

• Im Browser wird die referenzierte zukünftige Datei angezeigt. Komponentenknoten unterscheiden sich von programmeigenen Inventor-Komponenten.



• Sie können die Darstellung der platzierten neuen Datei ändern. Klicken Sie dazu mit der rechten Maustaste auf den Browser-Knoten, und wählen Sie die Kontextmenüoption Darstellung bearbeiten.
• Sie können die platzierte neue Datei durch eine andere Komponente ersetzen. Wählen Sie dazu im Kontextmenü des Browser-Knotens die Option Komponente Alle ersetzen. Das Ersetzen von Komponenten durch eine neue Datei wird nicht unterstützt.

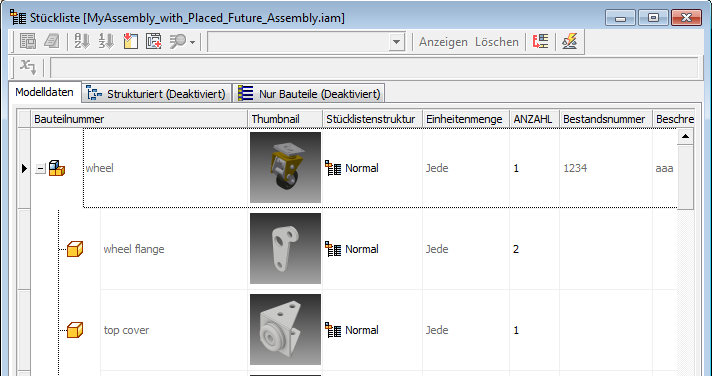

• Stückliste zeigt die referenzierten Komponenten in der Baugruppe an.

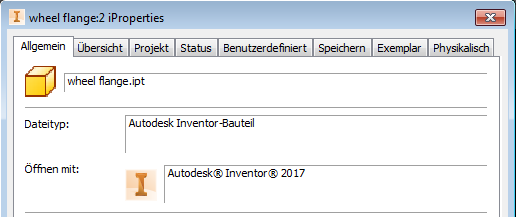

• iProperties der neuen Bauteile sind verfügbar.



• Die Baugruppe kann mit jeder beliebigen Installation der gleichen Inventor-Version gespeichert und erneut geöffnet werden.

So leiten Sie eine zukünftige Version einer Baugruppendatei ab

Mit diesem Arbeitsablauf wird eine Referenz auf die zukünftige Version einer Baugruppendatei in einer Bauteildatei erstellt.

1. Klicken Sie in einer Bauteildatei in der Multifunktionsleiste auf Registerkarte Verwalten Gruppe Einfügen Ableiten .
2. Suchen und wählen Sie die zu öffnende neue Baugruppendatei (.iam).



3. Klicken Sie optional auf Optionen, um das Dialogfeld Datei öffnen aufzurufen, und geben Sie die Konstruktionsansicht und die Positionsdarstellung an. Klicken Sie auf OK.
4. Klicken Sie im Dialogfeld Datei öffnen auf Optionen. Volumenkörper und Oberflächenkörper werden erstellt.

Resultierende Datei

• Im Browser wird die referenzierte zukünftige Datei angezeigt.



• Das abgeleitete Baugruppenelement kann bearbeitet werden.
• Die Datei kann mit jeder beliebigen Installation der gleichen Inventor-Version gespeichert und erneut geöffnet werden.
