Füllfläche erstellen

Erstellen einer Füllfläche

Alle internen Füllflächen im Kunststoffteil werden manuell ausgewählt oder automatisch erkannt.

1. Klicken Sie auf der Registerkarte Kern/Kavität auf Füllfläche erstellen.
2. Wählen Sie im Dialogfeld Füllfläche erstellen die Option Zum Hinzufügen klicken, um Kanten manuell auszuwählen, oder klicken Sie auf Autom. ermitteln. Die automatisch erkannten Füllflächen werden auf dem Bauteil hervorgehoben.
3. Wenn die Position der automatisch erkannten Füllflächen nicht Ihren Anforderungen entspricht, führen Sie im Dialogfeld Füllfläche erstellen einen der folgenden Schritte durch:
   • Klicken Sie auf Alle Oben oder Alle Unten.
   • Wählen Sie eine Füllfläche, klicken Sie auf das Pulldown-Menü im Feld Position, und klicken Sie dann auf Oberer Wert oder Unterer Wert.
   • Wählen Sie mehrere Füllflächen, klicken Sie mit der rechten Maustaste, und wählen Sie dann Oberer Wert oder Unterer Wert.
   Anmerkung: Sie können Position nur für automatisch erkannte Füllflächen auswählen, die keinen Verjüngungswinkel aufweisen.
4. Wenn die automatisch erkannte Füllfläche nicht geeignet ist, wählen Sie diese in der Liste aus und drücken Sie die Entf-Taste.
5. Wenn Sie eine Füllfläche hinzufügen möchten, wählen Sie Zum Hinzufügen klicken aus. Wählen Sie anschließend im Grafikfenster Kanten aus.
6. Wenn die erstellten Füllflächen nicht geeignet sind, wählen Sie die Füllflächen und klicken Sie in der Liste Option auf Optional.
7. Klicken Sie auf OK.

Erstellen einer manuellen Füllfläche

Klicken Sie auf Wiedergabe, um die Schritte für das Erstellen einer manuellen Füllfläche anzuzeigen.

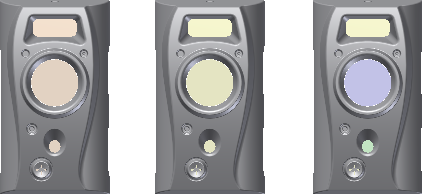

Ändern der Füllflächenfarbe

1. Klicken Sie im Formengestaltung-Browser mit der rechten Maustaste auf den oberen Knoten Füllflächen, und klicken Sie dann auf Anzeigefarbe ändern, um die Farbe aller Füllflächen zu ändern.
2. Alternativ klicken Sie mit der rechten Maustaste auf einen oder mehrere untergeordnete Knoten, und klicken Sie dann auf Anzeigefarbe ändern zum Ändern der Farbe einzelner Füllflächen.
3. Wählen Sie im Dialogfeld Anzeigefarbe ändern eine neue Darstellung in der Dropdown-Liste aus.
4. Klicken Sie auf OK.

Bearbeiten einer Füllfläche

1. Klicken Sie im Formengestaltungs-Browser unter Füllflächen mit der rechten Maustaste auf einen Knoten Oberflächengruppe, und wählen Sie dann Element bearbeiten.
2. Ändern Sie im Dialogfeld Füllfläche erstellen die Parameter.
3. Klicken Sie auf OK.

Löschen einer Füllfläche

• Klicken Sie im Formengestaltung-Browser unter Füllflächen mit der rechten Maustaste auf einen Oberflächengruppe-Knoten oder Füllflächen-Knoten, und wählen Sie dann Löschen.
