Verbesserungen beim Bauteilentwurf

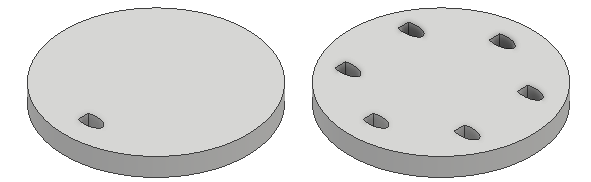

Verbesserung bei der runden Anordnung, sodass identische Exemplare zulässig sind

Wählen Sie Fest, um die Ausrichtung des Körpers oder des Quell-Elementsatzes beizubehalten. Sie können auch den Basispunkt für den Körper- oder Elementsatz neu definieren. Vorgabemäßig wird der geschnittenen Profilmittelpunkt als Basispunkt verwendet.

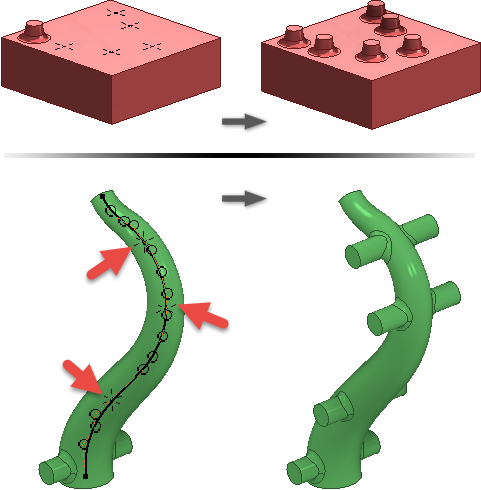

Skizzenbasierte Anordnung

Der Befehl Skizzenbasierte Anordnung wurde eingeführt. Sie können jetzt Elemente oder Körper auf Skizzierpunkten anordnen, die in 2D- oder 3D-Skizzen definiert sind. Optional können Sie den Basispunkt neu definieren oder wählen Flächen wählen, um die Anordnung auszurichten.

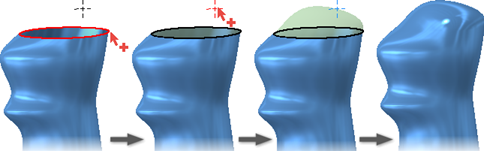

Umgrenzungsfläche

Die Option Führungsschienen wurde dem Befehl Umgrenzungsfläche hinzugefügt. Sie können jetzt Kurven und Punkte auswählen, um die Umgrenzungsfläche zu formen.

Regelfläche

• Die Option Winkel wurde in allen Regelflächentypen hinzugefügt.
• Der Typ Sweeping-Fläche wurde in Vektor umbenannt und unterstützt jetzt die Auswahl von Kanten und Skizzen.
• Alle Flächen alternieren und Fortlaufende Kanten wurden dem Typ Vektor-Fläche hinzugefügt.

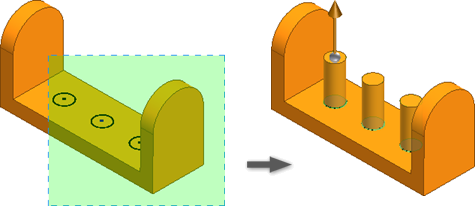

Kreuzende Auswahl mehrerer geschlossener Profile per Fenster im Befehl Extrusion

Sie können jetzt mithilfe eines Fensters mehrere geschlossene Profile auswählen, wenn Sie den Befehl Extrusion verwenden. Zuvor mussten Sie geschlossene Profile einzeln auswählen.

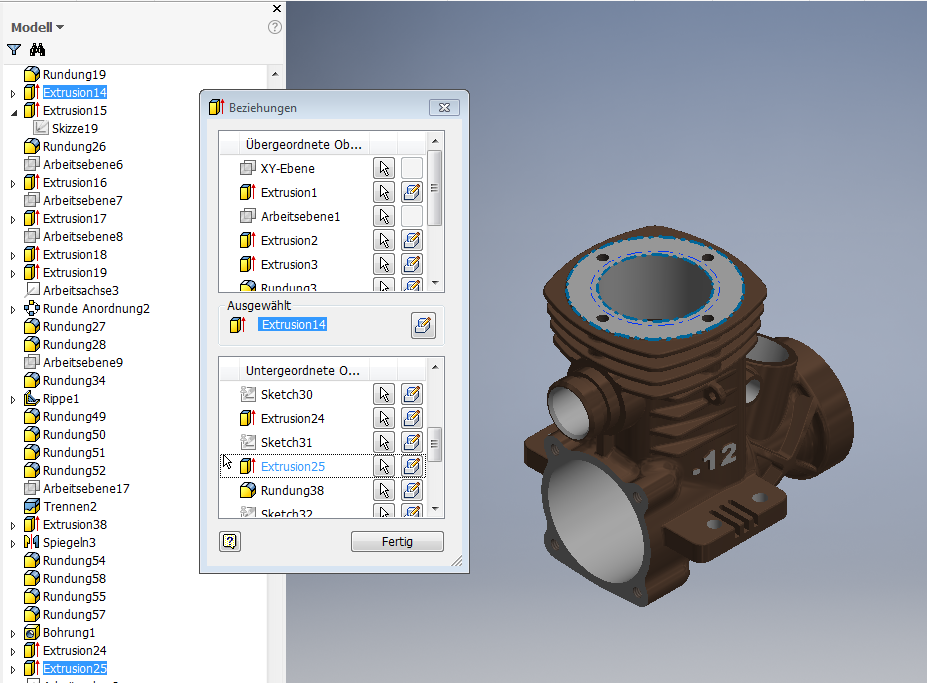

Anzeigen der Beziehungen übergeordneter/untergeordneter Elemente in einem Bauteil

In der Bauteilumgebung können Sie jetzt ohne weiteres über den Modell-Browser oder das Grafikfenster auf die Beziehungen zwischen übergeordneten/untergeordneten Elementen zugreifen. Mit diesem neuen interaktiven Dialogfeld können Sie Elementabhängigkeiten direkt über das Bauteil anzeigen. Wählen Sie im Dialogfeld Beziehungen das Symbol aus, um zu einer ausgewählten Ansicht zu wechseln. Wählen Sie das Symbol aus, um auf das Dialogfeld Element bearbeiten zuzugreifen.

Die Abhängigkeiten der übergeordneten/untergeordneten Elemente sind im Dialogfeld Beziehungen zu sehen. Zu diesen Elementen gehören:

• Skizzen
• Wiederverwendete Skizzen
• Achsen
• Ebenen
• Punkte

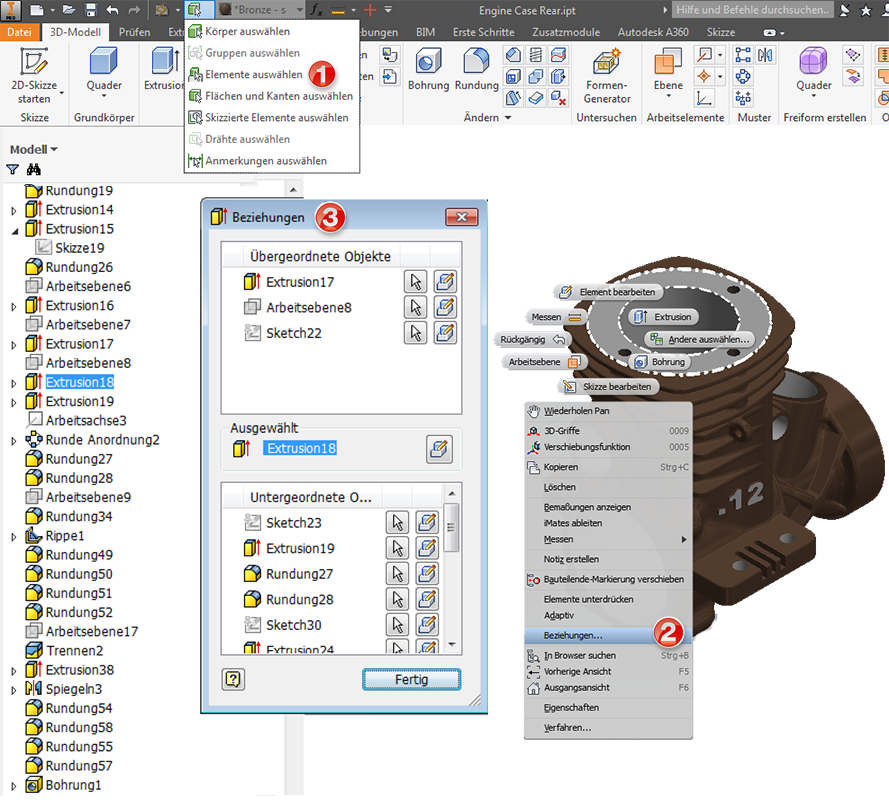

So greifen Sie auf das Dialogfeld Beziehungen und die anzeigbaren Elementabhängigkeiten zu:

• Modell-Browser: Klicken Sie mit der rechten Maustaste auf den Elementknoten im Browser, um das Kontextmenü einzublenden, und wählen Sie Beziehungen...



• Grafikfenster: Legen Sie den Auswahlfilter auf Elemente auswählen fest, wählen Sie ein Element in der Ansicht aus, klicken Sie mit der rechten Maustaste darauf, und wählen Sie Beziehungen...



Bauteildatei-Vorlage

Konstruktionsansichtsdarstellungen in der Bauteildatei-Vorlage wurden verbessert, um das Dokumentieren der Konstruktion zu vereinfachen.

Die Bauteildatei-Vorlage enthält jetzt die folgenden Ansichtsdarstellungen:

• Master (gesperrt)
• Isometrisch (Vorgabe)
• Vorne
• Oben
• Rechts

Tipp: Stellen Sie sicher, dass Sie die richtige Ansichtsdarstellung aktivieren, bevor Sie die Standardzuordnungen, Ausgangsansicht, Draufsicht oder Vorderansicht ändern.
