Im Datenmodell-Administrator können Sie bei der Erstellung von Objektklassen räumliche Eigenschaften festlegen, um das Verhalten während der räumlichen Auswahl zu steuern. Diese Option steht nur für datenbankbasierte Oracle-Fachschalen zur Verfügung. SQL Spatial- und SQLite-Fachschalen können jedoch räumliche Bereiche anwenden, die diese Operatoren (bzw. ihre Entsprechungen) verwenden. Weitere Informationen finden Sie unter "Anzeigen von Objekten mit einem Oracle Spatial-Filter" im AutoCAD Map 3D toolset Benutzerhandbuch.
Definieren Sie eine geografische Auswahl mit Topologieabfragen oder räumlichen Operatoren. Wenn Sie beispielsweise das Dialogfeld Grafik erstellen - erweitert im Arbeitsbereich Datenpflege von AutoCAD Map 3D toolset benutzen, verwenden Sie die Schaltfläche Erweiterte Einstellungen.
Der Operator SDO_RELATE führt sowohl primäre als auch sekundäre Filtervorgänge durch, wobei der Parameter mask die Topologierelation angibt.

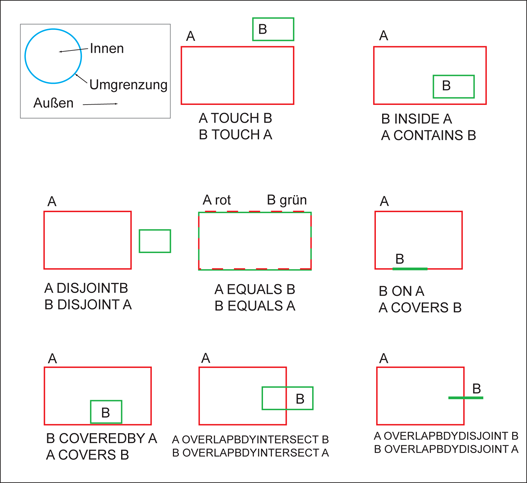

Beispiele: Räumlicher Operator SDO_RELATE
Topologierelationen:
- SDO_RELATE: Räumlicher Operator zur Auswertung von Topologierelationen
- Jedes räumliche Objekt verfügt über eine Innenfläche, eine Begrenzung und eine Außenfläche.
- Die Begrenzung trennt das Innere vom Äußeren.
Operator SDO_RELATE von Oracle Spatial: Verschnittmuster
Namen der topologischen Beziehungen:
Es gibt die folgenden räumlichen Verschnittmuster:
- CONTAINS
Die Innenfläche und die Begrenzung eines Objekts ist vollständig in der Innenfläche eines anderen Objekts enthalten.
- COVERS
Die Innenfläche eines Objekts ist vollständig in der Innenfläche des anderen Objekts enthalten, und die Begrenzungen der Objekte schneiden sich.
- COVEREDBY
Das Gegenteil von COVERS. A COVEREDBY B impliziert B COVERS A (Abgrenzungen zweier Objekte, die sich teilweise selbst überdecken, und bei denen die Innenfläche des einen Objekts vollständig im anderen Objekt enthalten ist).
- DISJOINT
Die Begrenzungen und Innenflächen überschneiden sich nicht.
- EQUAL
Die beiden Objekte verfügen über die gleiche Begrenzung und Innenfläche.
- INSIDE
Das Gegenteil von CONTAINS. A INSIDE B impliziert B CONTAINS A (Begrenzung und Innenfläche eines Objekts befinden sich vollständig innerhalb des anderen Objekts).
- OVERLAPBDYINTERSECT
Die Begrenzungen und die Innenflächen der beiden Objekte überschneiden sich.
- OVERLAPBDYDISJOINT
Die Innenfläche eines Objekts schneidet die Begrenzung und die Innenfläche eines anderen Objekts, wobei sich die beiden Begrenzungen jedoch nicht überschneiden. Beispiel: Wenn eine Linie außerhalb eines Polygons ihren Ursprung hat und innerhalb des Polygons endet.
- TOUCH
Die Begrenzungen schneiden sich, wobei die Innenflächen sich jedoch nicht schneiden.
Weitere Informationen erhalten Sie im Oracle Spatial Benutzer- und Referenzhandbuch.
