Füllen einer geschlossenen Polylinie

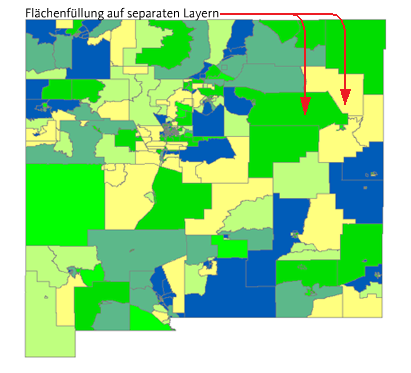

Sie können geschlossene Polylinien in Ihrer Zeichnung mit Flächenfüllungen und Schraffurmustern füllen. Sie können z. B. eine Farbe verwenden, um alle Länder mit einer Bevölkerungszahl über 10.000 Einwohnern und eine andere Farbe, um Länder mit einer Bevölkerungszahl unter 10.000 Einwohnern zu kennzeichnen.

Füllen geschlossener Polylinien

Bei Verwendung des Befehls ADEFILLPOLYG wird stets ein Schraffurobjekt mit kompakter Füllung als Schraffurstil erzeugt.

Sie können geschlossene Polylinien auch mit dem Befehl BHATCH füllen. Verwenden Sie den Befehl MPFILL, um Polygonobjekte zu füllen.

Anmerkung: Wenn Sie geschlossene Polylinien verschieben, die Sie mit ADEFILLPOLYG gefüllt haben, müssen Sie gleichzeitig das Schraffurobjekt verschieben. AutoCAD Map 3D toolset behandelt die geschlossene Polylinie und das Schraffurobjekt als separate Objekte.

Mit der Option Eigenschaften ändern im Dialogfeld Abfrage definieren können Sie geschlossene Polylinien bei der Durchführung von Abfragen automatisch mit Schraffurmustern oder kompakten Füllungen versehen.

Wenn Sie die Option Objekte mit Assoziativschraffur erstellen auf der Registerkarte Abfrage im Dialogfeld AutoCAD Map-Optionen festlegen, erstellt AutoCAD Map 3D toolset assoziative Schraffurobjekte für Schraffurobjekte, die über die Befehle ADEFILLPOLYG, ADEQUERY (mit Eigenschaften ändern) und MAPTHEMATIC (mit einer Füllung) erstellt werden.
