So erstellen Sie einen benutzerdefinierten Nordpfeil

Wenn Sie dieses Verfahren verwenden möchten, sollten Sie den AutoCAD-Blockeditor, die Blockerstellungspaletten und die AutoCAD-Attributdefinitionen kennen.

So erstellen Sie einen benutzerdefinierten Nordpfeil

1. Erstellen Sie einen AutoCAD-Block mit der grafischen Darstellung des Nordpfeils.

   Verwenden Sie den Blockeditor, um den Nordpfeilblock zu erstellen.

   • Geben Sie BE in die Befehlszeile ein, um den Blockeditor zu öffnen.
   • Geben Sie einen Namen für den Nordpfeilblock an.
   • Fügen Sie alle gewünschten Grafiken und Beschriftungen hinzu.



2. Legen Sie die Dreheigenschaft fest.

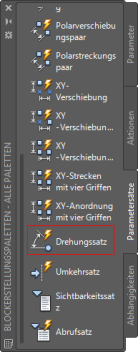

   • Klicken Sie auf der Blockeinstellungspalette unter Parametersätze auf Drehungssatz.



   • Klicken Sie mit der rechten Maustaste auf den Parameter, und wählen Sie Eigenschaften.

     Sie können auch EIGENSCHAFTEN in die Befehlszeile eingeben.

   • Ändern Sie auf der Palette Eigenschaften unter Eigenschaftenbezeichnungen die Option Drehungssatz in Map.View.Rotation.

     AutoCAD Map 3D toolset verwendet diesen Parameter zum Berechnen des Winkels des Nordpfeils.



   • Wenn Sie diese Eigenschaft nicht angezeigt haben möchten, ändern Sie in der Palette Eigenschaften unter Sonstiges die Einstellung von Eigenschaften anzeigen in Nein.
   • Wenn Sie nicht möchten, dass die Griffe für diese Eigenschaft angezeigt werden, ändern Sie die Anzahl der Griffe in 0.
3. Speichern Sie den Block, und schließen Sie den Blockeditor.
