Die Info-Registerkarte zeigt Informationen über das ausgewählte Element in der Prüfsequenz innerhalb der aktuellen Messung an. Wenn <Simulierte Messung> in der Liste Aktive Messung ausgewählt ist, zeigt die -Registerkarte Fehlermeldungen für die Tasterdatenbank des Programmsimulators an. Wenn Sie Hauptteil ausgewählt haben, zeigt die Registerkarte Fehlermeldungen für die Tasterdatenbank des Messgeräts an.
PowerInspect verwendet zwei Tasterdatenbanken:
- Eine Simulator-Datenbank, die mehrere Taster beinhaltet, die für Prüfungen verwendet werden können. Mithilfe dieser Datenbank können Sie eine Prüfsequenz erstellen, wenn PowerInspect nicht mit einem Messgerät verbunden ist.
- Eine Maschinen-Datenbank, die Taster des Messgeräts beinhaltet, mit denen die Prüfung durchgeführt wird. Diese Datenbank wird verwendet, wenn Sie das Messgerät verbinden und die Prüfung durchführen.
Wenn Sie die Prüfsequenz beendet haben, prüfen Sie für jedes Element die Registerkarte Info und reparieren Sie alle Tasterfehler, bevor Sie die Sequenz auf dem Messgerät ausführen. Prüfen Sie zuerst <Simulierte Messung> auf Fehler und dann das Hauptteil.
Beispiel eines Fehlers in der Simulation-Datenbank
Dieses Beispiel zeigt den Fehler, der dann auftritt, wenn ein Taster, der in der Tasterdatenbank des Programmsimulators nicht verfügbar ist, einem Element für die Messung zugewiesen ist.

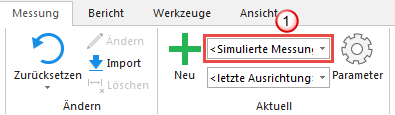

zeigt die aktuell ausgewählte Messung. <Simulierte Messung> zeigt an, dass die Fehler die Simulation-Tasterdatenbank betreffen.

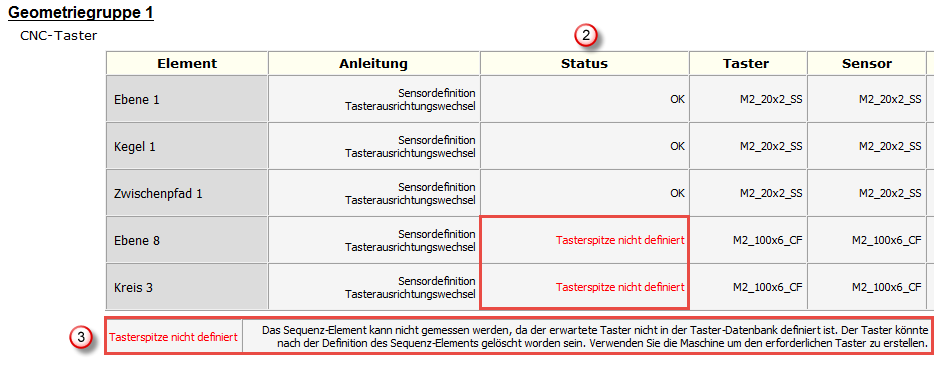

listet den Messstatus für jedes Element auf und zeigt Fehler rot an.
beschreibt den Fehler. Der Fehler Tasterspitze nicht definiert zeigt an, dass der Taster, der der Messung von Ebene 1 und Kreis 1 zugeordnet ist, nicht in der Tasterdatenbank von PowerInspect verfügbar ist.
Beispiel eines Fehlers in der Maschinen-Datenbank
In diesem Beispiel wird der Fehler gezeigt, der auftritt, wenn der zugewiesene Taster (oder die Tasterausrichtung) zum Messen eines Elements in der Taster-Datenbank des Messgeräts verfügbar ist, jedoch nicht kalibriert wurde:

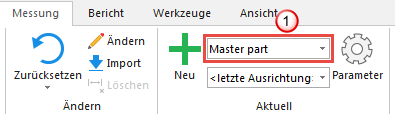

zeigt die aktuell ausgewählte Messung an. Hauptteil zeigt an, dass die Fehler die Tasterdatenbank des Messgeräts betreffen.

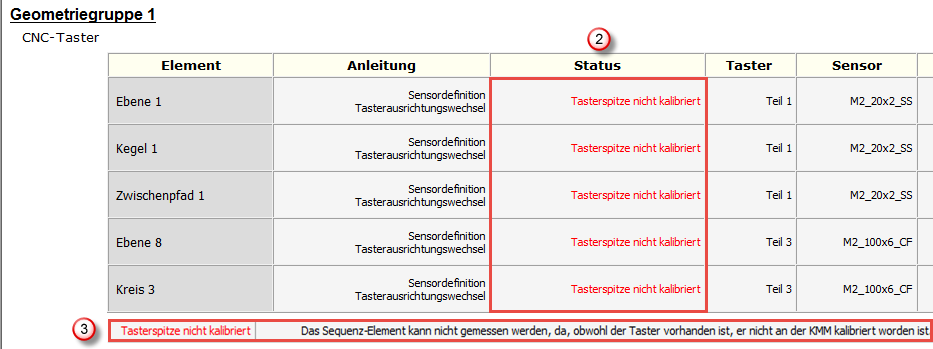

listet den Messstatus für jedes Element auf und zeigt Fehler rot an.
beschreibt den Fehler. Der Fehler Tasterspitze nicht kalibriert zeigt an, dass der Taster verfügbar ist, jedoch zunächst mithilfe der Maschine-Registerkarte kalibriert werden muss.
