Mithilfe des Dialogfelds Virtuelle Prüflehre können Sie die Messdetails einer virtuellen Prüflehre in PowerInspect speichern. Dadurch müssen Sie diese nicht jedes Mal erneut eingeben, wenn Sie der Prüfsequenz ein neues Element Spalt und Bund aus Punktewolke hinzufügen.
Anmerkung: Die Option Virtuelle Prüflehre steht nur beim Erstellen von Prüfungen für CNC- und manuelle Maschinen zur Verfügung.
So erstellen Sie ein Element 'Virtuelle-Prüflehre':
- Öffnen Sie die Gruppe im Sequenzbaum, in der Sie das Element erstellen möchten.

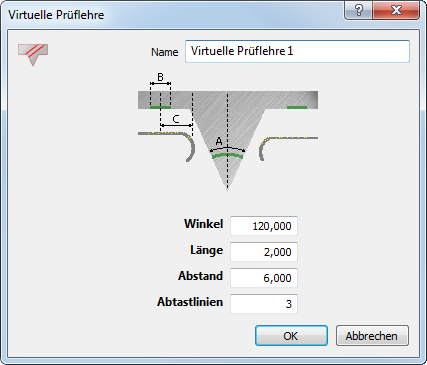

- Klicken Sie auf Geometrie-Registerkarte > Merkmale-Gruppe > Punktewolken > Virtuelle Prüflehre. Der Dialog Virtuelle Prüflehre wird geöffnet.
- Überschreiben Sie den Text im Feld Name, wenn Sie den Namen des Elements ändern möchten.
- Im Feld Winkel geben Sie den Winkel der Spitze des Messgeräts in Grad ein.
- Im Feld Länge, tragen Sie die minimale Kontaktdauer zwischen Messgerät und dem Merkmal ein.
- Im Feld Abstand geben Sie den Abstand ein, den der Mittelpunkt des Kontakts von der Kante des Merkmals entfernt sein muss.
- Im Feld Abtastlinien geben Sie die Mindestanzahl von Abtastlinien ein, die für die Messung erforderlich ist.
- Klicken Sie auf OK, um Ihre Änderungen zu speichern und den Dialog zu schließen.
Das Element wird im unteren Bereich der Gruppe angezeigt. Das Element kann im Kontrollkästchen Prüflehre ausgewählt werden, wenn Sie ein Element 'Spalt und Bund aus Punktewolke' anlegen.
