Um die ausgewählten dynamischen Punkte in eine ASCII-Datei zu exportieren, klicken Sie auf Dynamische Punkte-Registerkarte > Ändern-Gruppe > Export. Sie können dann die Punkte in andere Dokumente in PowerInspect oder in andere Anwendungen importieren.
Anmerkung: Wenn keine Punkte ausgewählt sind, wenn Sie auf die Schaltfläche klicken, werden alle Dynamischen Punkte im Dokument exportiert.
Die Punkte werden im folgenden Format exportiert:
- Punktname: In doppelte Anführungszeichen gesetzte Namen wurden vom Benutzer eingegeben; in einfache Anführungszeichen gesetzte Namen sind automatisch erzeugte Namen mit Leerzeichen.
- XYZ-Koordinaten der Punktposition.
- IJK-Koordinaten der Flächennormalen an der Punktposition.
- Versatz des Punkts von der Fläche.
- Untere Toleranz.
- Obere Toleranz.
- Punkttyp: FP gibt einen Flächenpunkt und KP einen Kantenpunkt an.

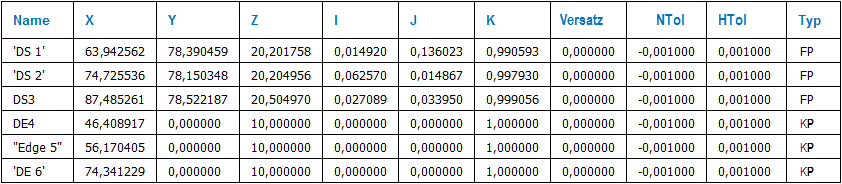

Zum Beispiel:
