Wenn Sie ein Bauteil oder Gerät neu positionieren, passt PowerInspect Messungen, die vor und nach dem Verschieben vorgenommen wurden, an und verwendet diese zum Anlegen einer Transformation. Diese Transformation wird automatisch auf alle neuen Messungen angewendet, die nach der Neuausrichtung vorgenommen wurden. Es ermöglicht außerdem, die Prüfung im ursprünglichen Koordinatensystem fortzusetzen.
So erstellen Sie eine neue Position:
- Stellen Sie eine Verbindung zum Messgerät her.
- Klicken Sie im Dialogfeld Koordinaten auf die Schaltfläche Neupositionierung
. Der Assistent zur Neupositionierung von Maschine oder Bauteil wird angezeigt.
- Wählen Sie die Option Folgen Sie diesen Schritten zur Neupositionierung von Maschine oder Bauteil aus, um eine neue Position anzulegen, und klicken Sie anschließend auf Weiter. Seite 2 des Assistenten wird angezeigt.

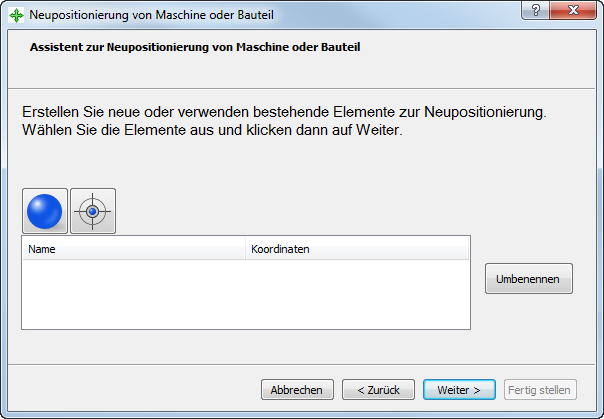

- Bestimmen Sie die Merkmale, die Sie messen möchten:
Kugel - Klicken Sie auf diese Schaltfläche, um ein Kugel-Element zu erstellen.
Punkt - Klicken Sie auf diese Schaltfläche, um ein Punkt-Element zu erstellen. Sie müssen einen starren Taster zur Messung von Punkten einsetzen.
Merkmale werden standardmäßig sequenziell nummeriert, beginnend bei Element 1. Um ein Element umzubenennen, wählen Sie dessen Eintrag in der Liste aus, klicken auf Umbenennen und geben dann den neuen Namen ein.
Wenn Sie ein Element entfernen möchten, klicken Sie mit der rechten Maustaste auf den Eintrag und wählen dann Löschen aus dem Kontextmenü aus. Klicken Sie im Bestätigungsdialog auf OK.
- Wählen Sie in der Liste die Elemente aus, die Sie messen möchten, und klicken sie dann auf Weiter. Seite 3 des Assistenten wird angezeigt.

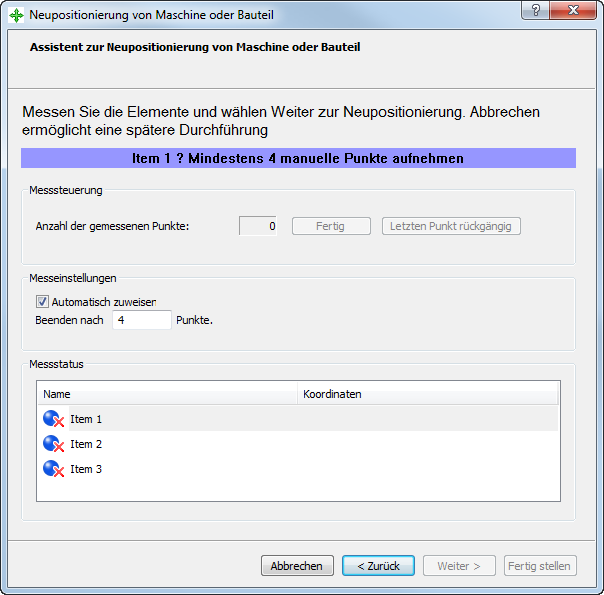

- Messen Sie jedes Element in der Liste. Um:
- Einen Punkt zu messen, wählen Sie dessen Eintrag in der Liste aus und messen Sie diesen.
- Eine Kugel zu messen, messen Sie mindestens vier Punkte auf der Kugel und klicken Sie dann auf Fertig.
Wählen Sie alternativ die Option Automatisch zuweisen aus, geben Sie die Anzahl von Punkten ein, die zur Messung der Kugel erforderlich ist, und prüfen Sie anschließend das Element. PowerInspect speichert die Messung automatisch, sobald Sie die festgelegte Anzahl an Punkten gemessen haben.
Wenn Sie den Messstatus eines Elements zurücksetzen möchten, klicken Sie mit der rechten Maustaste auf dessen Eintrag in der Liste und wählen Sie Reihe ungemessen aus dem Kontextmenü aus.
- Wenn Sie alle Elemente gemessen haben, klicken Sie auf Weiter. Seite 4 des Assistenten wird angezeigt.

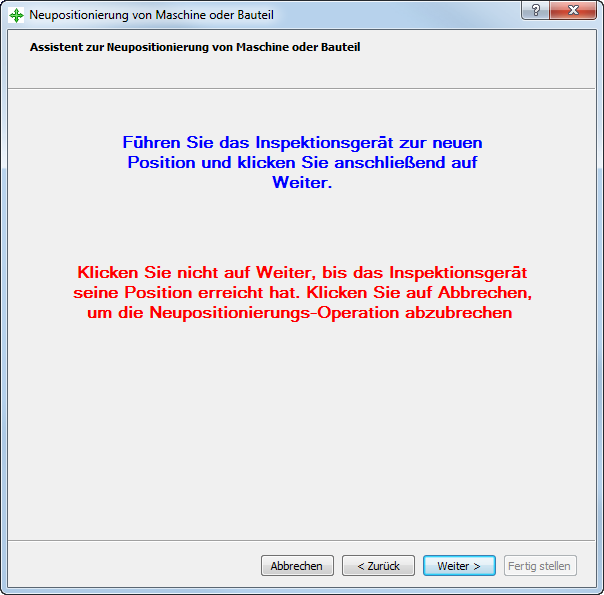

- Bewegen Sie das Messgerät oder das Bauteil und klicken Sie dann auf Weiter. Seite 5 des Assistenten wird angezeigt.
- Messen Sie alle Elemente in der Liste erneut und klicken Sie dann auf Weiter. Seite 6 des Assistenten wird angezeigt.

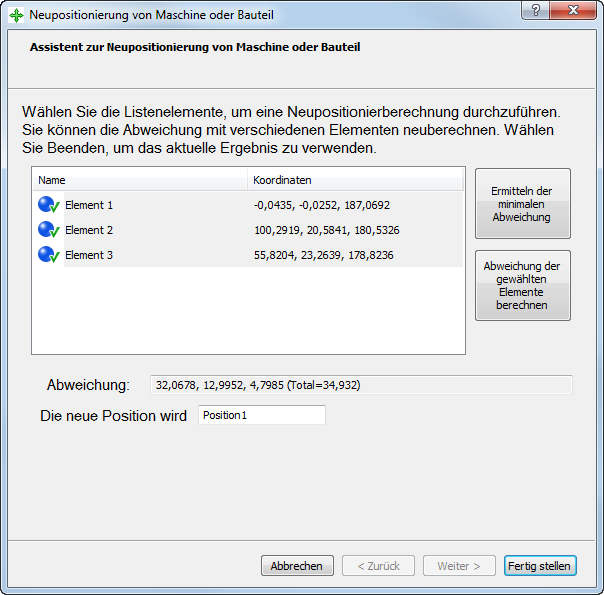

- Berechnen Sie den Ort der neuen Position. Klicken Sie auf:
- Ermitteln der minimalen Abweichung, um nur die Elemente mit dem besten Ergebnis einzubeziehen.
- Abweichung der gewählten Elemente berechnen, um alle Elemente einzusetzen.
Der Bereich Abweichung zeigt die Gesamtabweichung zwischen den neuen und anfänglichen Positionen der gewählten Elemente an.
- Wenn Sie die Position umbenennen möchten, geben sie den Namen in das Feld für die neue Position ein.
- Klicken Sie auf Fertig stellen. Eine Meldung bestätigt, dass die neue Position aktiviert und gespeichert ist. Klicken Sie auf OK, um die Meldung und den Assistenten zu schließen.
