Einführung in die Steuerelemente für Fenster, das Menüband und sonstige Steuerelemente, die in PowerInspect verwendet werden.

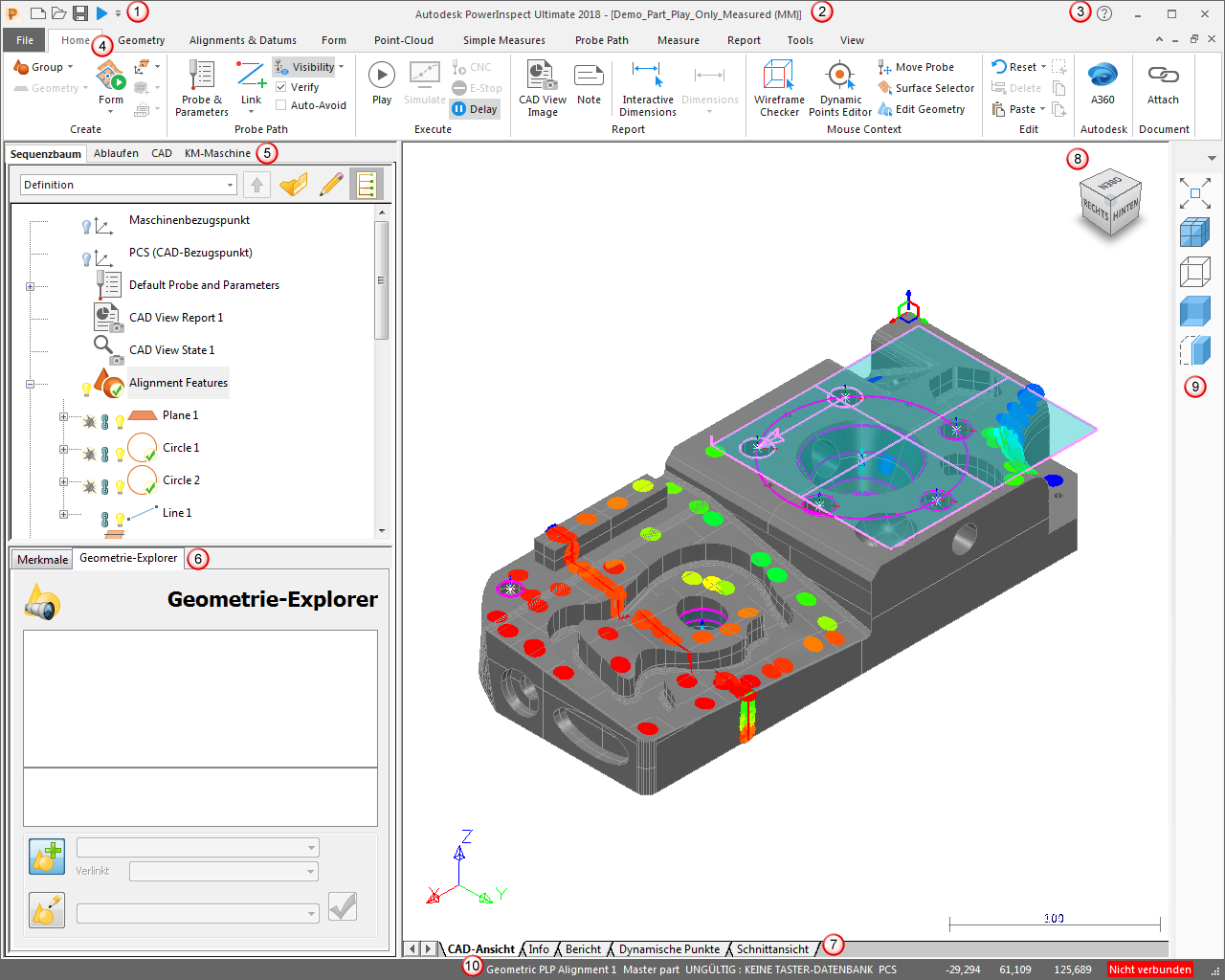

Wenn Sie das CAD-Modell ausgewählt haben, an dem Sie arbeiten möchten, wird dieses zusammen mit den Registerkarten zum Erstellen, Ausführen und Verwalten einer Prüfung in PowerInspect angezeigt. Zum Beispiel:
Schnellzugriffsleiste – Verwenden Sie die Schnellzugriffsleiste, um auf häufig verwendete Befehle zuzugreifen.
Titelleiste – Die Titelleiste zeigt die aktuelle Version von PowerInspect sowie den Namen des aktuellen Dokuments und die Einheiten an.
Hilfe – Klicken Sie auf das Hilfe-Symbol
, um das Hilfe-Menü anzuzeigen.
Menüband – Das Menüband enthält mehrere Registerkarten, die jeweils eine Teilmenge an Programm-Funktionalitäten enthalten. Die Registerkarten enthalten Gruppen mit themenverwandten Befehlen.
Randfenster, obere Registerkarten:
- Die Registerkarte Sequenzbaum enthält die Prüfsequenz. Sie legt die zu messenden Elemente fest und bestimmt die Reihenfolge, in der diese gemessen werden sollen.
- Verwenden Sie die Ablaufen-Registerkarte, um die Prüfsequenz zu simulieren und auszuführen.
- Verwenden Sie die CAD-Registerkarte, um CAD-Modelle zu laden, verwalten und löschen, sowie um Details von Modell-Dateien anzusehen.
- Mit der Maschine-Registerkarte können Sie das mit PowerInspect verbundene Messgerät anzeigen und kalibrieren.
- Verwenden Sie die Freigegebene Ansichten-Registerkarte, um freigegebene Ansichten zu durchsuchen, zu sortieren und zu verwalten.
Randfenster, untere Registerkarten:
- Mithilfe der Registerkarte Merkmale können Sie die Details von Elementen aus der Prüfsequenz ansehen und ändern.
- In der Registerkarte Geometrie-Explorer werden die Details der Merkmale angezeigt, die mithilfe des Drahtgitter-Prüfers im CAD-Modell ausgewählt wurden.
Grafikbereich-Registerkarten – Verwenden Sie den Grafikbereich, um das Modell und Ihre Messdaten anzuzeigen. Dieser verfügt über mehrere Registerkarten:
- Mit der Registerkarte CAD-Ansicht können Sie CAD-Modelle und Prüfdaten ansehen und bearbeiten.
- Die Registerkarte Info zeigt die Details des aktuell ausgewählten Elements in der Prüfsequenz an.
- Die Registerkarte Bericht zeigt einen HTML-Bericht für alle Elemente in der Prüfsequenz an.
- Weitere Registerkarten, wie zum Beispiel die Registerkarten Schnittansicht, Dynamische Punkte und Punktewolke, zeigen die Details für bestimmte Arten von Elementen an, die zu der Prüfsequenz hinzugefügt werden können.
ViewCube – Der ViewCube zeigt den aktuellen Ansichtspunkt für das Grafikfenster an. Wenn Sie die Ansicht mithilfe der Ansicht-Registerkarte oder der Tastenkombinationen neu ausrichten, dreht sich der ViewCube automatisch, um den neuen Blickpunkt widerzuspiegeln. Sie können den ViewCube auch einsetzen, um die Ansicht direkt zu manipulieren.
Ansicht-Symbolleiste – Verwenden Sie diese Symbolleiste, um auf häufig verwendete Befehle für die Ansicht zuzugreifen. Um diese Symbolleiste anzuzeigen oder auszublenden, klicken Sie auf Ansicht-Registerkarte > Fenster-Gruppe > Ansicht-Symbolleiste.
Statusleiste – Die Statusleiste zeigt Informationen zur Ausrichtung, zu Koordinaten des Mauszeigers im Grafikbereich sowie dem Status der Maschinenverbindung an.
