Verwenden Sie Werkzeuge-Registerkarte > Umwandeln-Gruppe > Sollwerte umformen, um alle Sollwerte von einer Ausrichtung und Position in eine andere Ausrichtung und Position umzuwandeln. Sie können diese Option zum Beispiel verwenden, um Messungen relativ zu einem gemeinsamen Koordinatensystem umzuwandeln.
So wandeln Sie die Sollwerte in einem Dokument um:
- Klicken Sie auf Werkzeuge-Registerkarte > Umformen-Gruppe > Sollwerte umformen. Der Dialog Transformationsmatrix wird angezeigt.
- Geben Sie im Transformationsmatrix-Dialog die Transformation ein, die Sie verwenden möchten, und klicken Sie auf OK. Die Sollwerte und gemessenen Daten werden umgewandelt und die CAD-Ansicht wird aktualisiert, um die Auswirkung der Transformation zu zeigen.

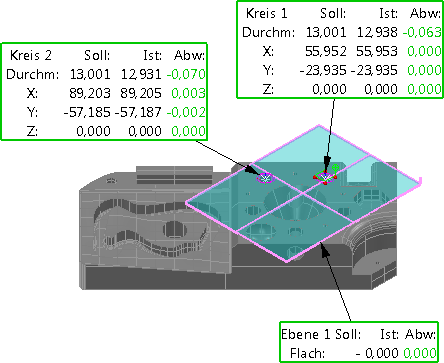

Wenn Sie beispielsweise eine Transformation von -45 Grad um die Z-Achse auf folgendes Modell anwenden:

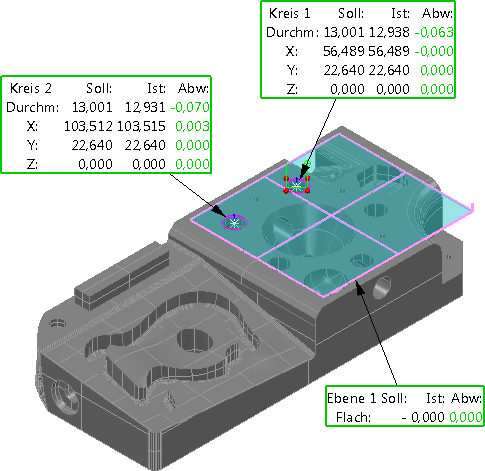

Ändert diese sich zu:
Wenn Sie die Effekte der Umformung auf sämtliche Ergebnisse ansehen möchten, wählen Sie die Bericht-Registerkarte aus.
