Um die gemessenen Punkte von Flächenprüfgruppen in der CAD-Ansicht anzuzeigen, wählen Sie Ansicht-Registerkarte > Ansichtsoptionen-Gruppe > Punkte-Schaltfläche aus.
PowerInspect vergleicht die Messergebnisse mit den CAD-Daten und verwendet Farben, um die Abweichung von den CAD-Daten darzustellen:
- Grüne Punkte liegen innerhalb der Toleranz.
- Rote Punkte liegen oberhalb des Toleranzbands.
- Blaue Punkte liegen unterhalb des Toleranzbands.
Um den Anzeigetyp zu wählen, klicken Sie auf den Pfeil und wählen Folgendes aus:

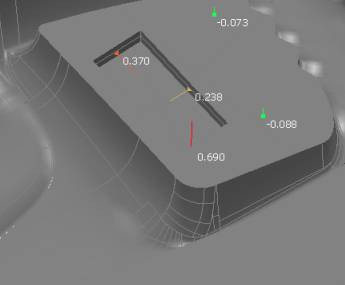

- Nadeln, um die Punkte als farbige Nadeln auf dem CAD-Modell anzuzeigen. Zum Beispiel:

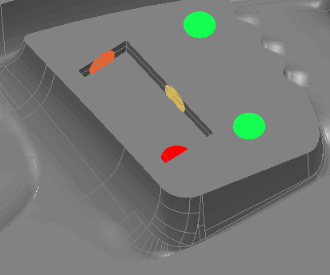

- Konfetti, um die Punkte der Prüfgruppe als farbige Flecken in der CAD-Ansicht anzuzeigen. Zum Beispiel:
Um Prüfpunkte auszublenden, deaktivieren Sie die Schaltfläche.
