Verwenden Sie Freie Kantenpunkte, um die Grenzlinie einer Fläche manuell zu prüfen. Um einen Kantenpunkt zu messen, müssen Sie einen Punkt auf der Fläche nahe der zu prüfenden Kante aufnehmen, gefolgt von einem Punkt gegen die Kante.
So messen Sie freie Kantenpunkte:
- Öffnen Sie eine Freie Kantengruppe.
- Klicken Sie auf Form-Registerkarte > Kanten-Gruppe > Freier Punkt. Der Freie Kantenpunkte-Dialog wird geöffnet.
- Messen Sie einen Punkt auf der Fläche, nahe der zu prüfenden Kante.

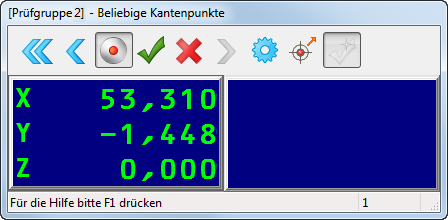

In der CAD-Ansicht wird ein gelbes Dreieck auf dem Teil angezeigt, um die Position anzuzeigen, an der Sie die Kante der Fläche messen sollten. Die Koordinaten des Punkts werden auf der linken Seite des Beliebige Kantenpunkte-Dialogs angezeigt.

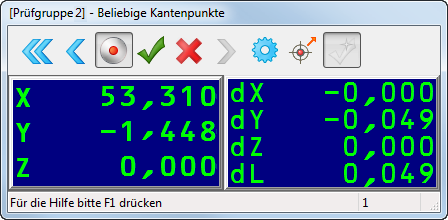

- Bewegen Sie den Taster auf die Position, die von dem gelben Dreieck vorgegeben wird, und nehmen Sie den Punkt auf. Die Abweichung des Kantenpunkts vom CAD-Sollwert wird auf der rechten Seite des Beliebige Kantenpunkte-Dialogs dargestellt.
Die Farbe des dL-Werts und das in der CAD-Ansicht gezeigte Dreieck zeigen an, ob sich der Punkt innerhalb der Toleranz (grün), unterhalb der Toleranz (blau) oder oberhalb der Toleranz (gelb) befindet.
- Klicken Sie auf
, um die Messungen des Kantenpunkts zu speichern und den nächsten Kantenpunkt zu prüfen.
- Wiederholen Sie die Schritte 4 bis 5, um weitere Kantenpunkte zu messen.
- Wenn Sie die Prüfung beendet haben, klicken Sie auf
, um die Punkte zu speichern und den Dialog zu schließen.
Wenn Sie die Details einer Messung anzeigen möchten, wählen Sie zuerst einen Punkt in der Prüfgruppe, und dann die Info-Registerkarte aus.
