PowerInspect verdeutlicht den Messstatus von Punkten in der CAD-Ansicht anhand von Farben.
Geometrische Elemente

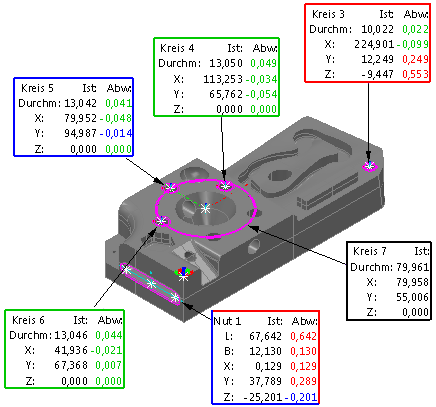

Die Farben des Textes in Beschriftungen zeigen den Messstatus jedes Elements an. Standardmäßig:
- Grün bedeutet, dass die Messung innerhalb der Toleranz liegt.
- Rot zeigt an, dass sich das Element oberhalb des Toleranzbands befindet.
- Blau bedeutet, dass die Messung unterhalb des Toleranzbands liegt.
- Gold weist darauf hin, dass das Element ungemessen ist.
- Schwarz zeigt an, dass das Element nicht gemessen wurde (beispielsweise konstruierte Elemente) oder dass die Messungen nicht mit den Sollwerten des Elements verglichen wurden.
Die Ränder der Beschriftungen von Elementen sind ebenfalls farbig. Wenn einige der Messungen des Elements oberhalb der Toleranz liegen und einige unterhalb, wird der Rand der Beschriftung in mehreren Farben angezeigt. Zum Beispiel:
Anmerkung: PowerInspect zeigt Toleranz-Indikatoren nur dann an, wenn Sollwerte verwenden im Dialogfeld eines Elements ausgewählt ist. Wenn dieses Kontrollkästchen ausgewählt ist, wird durch die Ausgabe in Bericht-Einstellungen des Elements bestimmt, welche Toleranzindikatoren angezeigt werden. Wenn einige Messungen außerhalb der Toleranz im Bericht enthalten sind, wird das Element mit einem 'Außerhalb der Toleranz'-Symbol und einem Beschriftungsrahmen angezeigt. Wenn keine Messungen außerhalb der Toleranz im Bericht enthalten sind, wird das Element mit Indikatoren für 'Innerhalb der Toleranz' angezeigt, auch wenn einige der Messungen außerhalb der Toleranz liegen.
Form- und Lage-Elemente

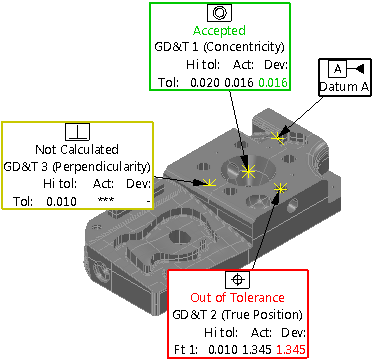

Die Farben der Beschriftungsränder weisen auf den Messstatus jedes Elements hin:
- Grün bedeutet, dass die Messung innerhalb der in Toleranz liegt.
- Rot zeigt an, dass die Messung außerhalb der Toleranz liegt.
- Gold bedeutet, dass die Messung noch nicht berechnet ist.
- Schwarz weist darauf hin, dass das Element (z. B. ein Form- und Lage-Bezugselement) nicht gemessen ist.
Flächenprüfpunkte

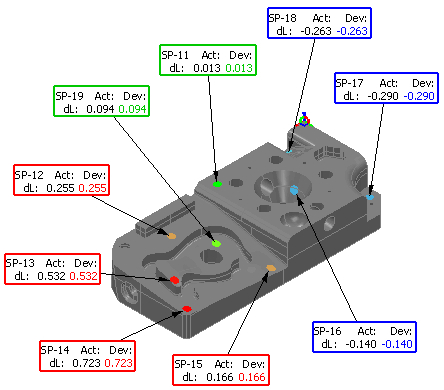

Die Farbe der Flecken oder Nadeln zeigt den Messstatus der Punkte an:
- Grüne Punkte liegen innerhalb des Toleranzbands.
- Rote Punkte liegen oberhalb des Toleranzbands.
- Blaue Punkte liegen unterhalb des Toleranzbands.
Tipp: Sie können die Toleranzfarben mithilfe der Farben-Seiten des Optionen-Dialogs ändern.
