Um Dynamische Punkte aus einer ASCII-Datei zu importieren, klicken Sie auf Dynamische Punkte-Registerkarte > Ändern-Gruppe > Import. Verwenden Sie dies, um Dynamische Punkte zwischen Dokumenten zu kopieren, oder um Punkte zu importieren, die durch eine andere Anwendung erstellt oder in einen Texteditor eingegeben wurden.
Jeder Punkt muss in einer separaten Zeile der Datei aufgeführt sein und jeder Wert in einer Reihe muss durch ein Leerzeichen getrennt werden.
Der Eintrag für jeden Punkt muss Folgendes enthalten:
- Einen Punktnamen. Namen, die ein Leerzeichen enthalten, müssen in Anführungszeichen aufgeführt werden.
Um die Erstellung von Duplikaten zu vermeiden, benennt PowerInspect möglicherweise die Punkte beim Importvorgang neu. Führen Sie, um die Umbenennung zu umgehen, die Punktnamen in doppelten Anführungszeichen an.
- Die XYZ-Koordinaten, die den Tastermittelpunkt festlegen.
- Die IJK-Koordinaten der Flächennormale an der Punktposition.
Jeder Punkt kann auch Folgendes festlegen:
- Den Versatz des Punkts von der Fläche.
- Die Positionstoleranzen.
- Eine Punktart: FP kennzeichnet einen Flächenpunkt, KP einen Kantenpunkt.

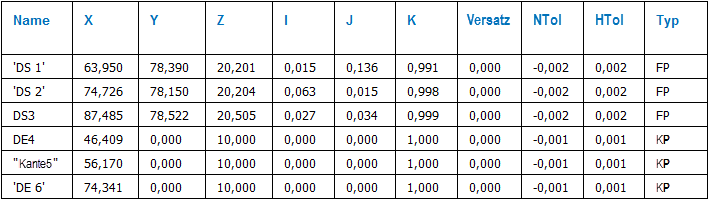

Zum Beispiel:
Wenn Sie nur den Namen, die Koordinaten und den Vektor jedes Punkts festlegen, liegen Versatz und Toleranz standardmäßig bei 0, und der Punkttyp bei FP.
