Detaillierte Informationen über einen Messpfad ansehen

Mit dem Information-Dialog können Sie die Details des Messpfads betrachten und den Messpfad Schritt für Schritt durchlaufen.

So sehen Sie jede Bewegung im Messpfad schrittweise an:

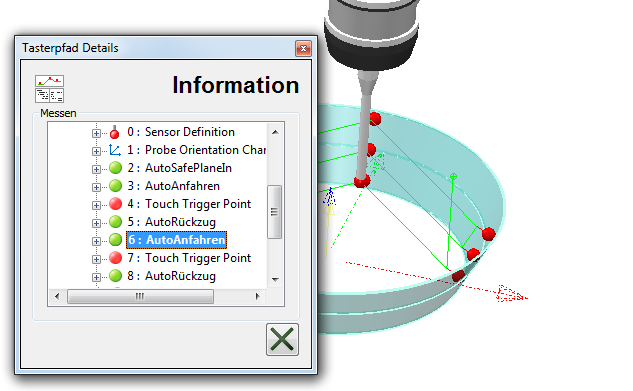

1. Klicken Sie im Dialogfeld Prüfung auf die Details -Schaltfläche. Der Tasterpfad Details-Dialog wird angezeigt.

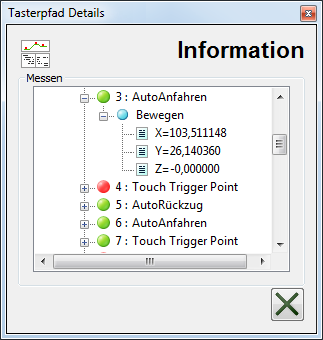

   Wenn Sie mehr Details zu einer Bewegung sehen möchten, klicken Sie auf . Zum Beispiel:



2. Klicken Sie auf , um alle Details zu Bewegungen im Pfad zu schließen.

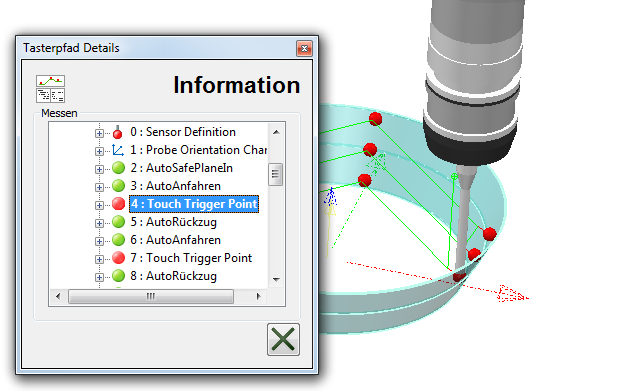

3. Wählen Sie eine Bewegung in dem Messpfad aus. In der CAD-Ansicht wird der Taster am Anfang des Bewegungsverlaufs positioniert. Zum Beispiel:

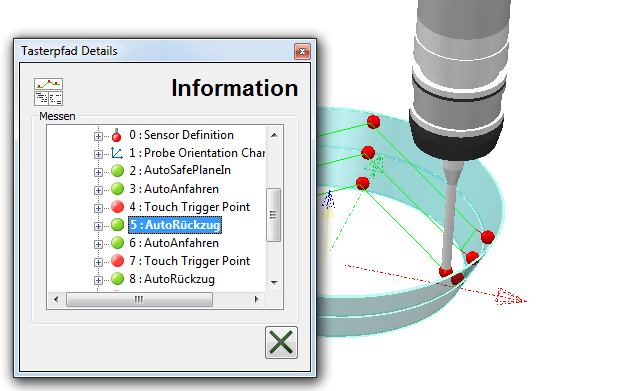

4. Wählen Sie den nächsten Bewegungseintrag aus, damit die Tasterbewegung in der CAD-Ansicht angezeigt wird.



5. Fahren Sie fort, um die Bewegungen auszuwählen, die Sie schrittweise im Messpfad durchlaufen möchten.



6. Wenn Sie die Bearbeitung beendet haben, klicken Sie auf die Schließen -Schaltfläche, um das Dialogfeld Informationen zu schließen.
