Um die Anzeige von gemessenen Schnittpunkten in der CAD-Ansicht zu filtern, klicken Sie auf Ansicht-Registerkarte > Ansichtsoptionen-Gruppe > Anzeigefilter, und wählen Sie die Schnittprüfung-Registerkarte aus.

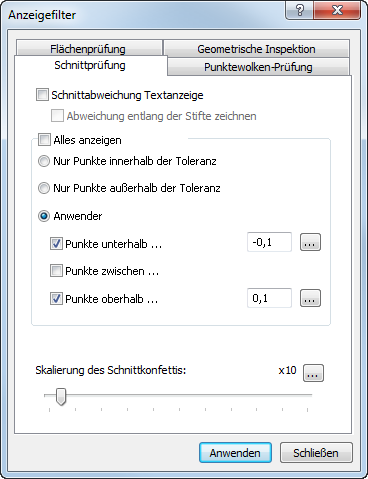

Die Registerkarte beinhaltet die folgenden Einstellungen:
Schnittabweichung-Textanzeige - Wählen Sie dieses Kontrollkästchen aus, um die berechnete Abweichung jedes gemessenen Punktes entlang seiner Scheibe oder Abweichnungslinie anzuzeigen.

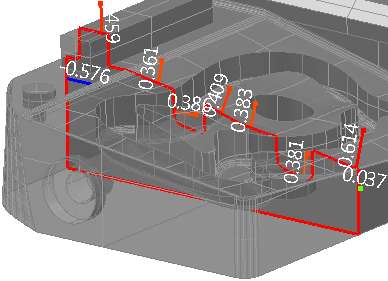

Zum Beispiel:
Abweichung entlang der Nadeln zeichnen - Wenn die Abweichungen gemessener Punkte als Linien oder Vektoren dargestellt werden, wählen Sie dieses Kontrollkästchen aus, um die berechnete Abweichung entlang der Linie oder des Vektors anzuzeigen.
Zum Beispiel:
Alles anzeigen - Wählen Sie dieses Kontrollkästchen aus, damit alle gemessenen Schnittgruppenpunkte angezeigt werden. Um die Anzeige der Punkte zu beschränken, deaktivieren Sie das Kontrollkästchen und wählen Sie dann eine der folgenden Optionen aus:
- Nur Punkte innerhalb der Toleranz, um nur Punkte innerhalb der Formtoleranz anzuzeigen.
- Nur Punkte außerhalb der Toleranz, um nur Punkte außerhalb der Formtoleranz anzuzeigen.
- Anwender, um die unteren und oberen Grenzwerte für die anzuzeigenden Punkte festzulegen. Wählen Sie das Kontrollkästchen Punkte unter aus, um Punkte unter der angegebenen unteren Toleranzgrenze anzuzeigen. Wählen Sie das Kontrollkästchen Punkte über aus, um Punkte über der angegebenen oberen Toleranzgrenze anzuzeigen. Wählen Sie das Kontrollkästchen Punkte zwischen aus, um Punkte zwischen den angegebenen oberen und unteren Toleranzgrenzen anzuzeigen.
Skalierung des Schnittkonfetti - Bewegen Sie den Schieberegler, um den Abbildungsmaßstab der Abweichungsindikatoren zu ändern. Um die Obergrenze der Vergrößerung zu ändern, klicken Sie auf
und geben Sie eine neuen maximalen Wert ein. Der Schieberegler hat keine Auswirkung, wenn die Abweichung als Spot-Konfetti angezeigt wird.
Klicken Sie auf Ausführen, um Ihre Änderungen zu speichern und diese in der CAD- und in der Schnittansicht anzuzeigen.
