Die CAD-Ansicht zeigt:
- Die ersten Kollisionen und die ersten Bewegungen, die die Grenzen überschreiten, in einem Tasterpfad.
- Alle unzulässigen und fehlenden Kontakte in einem Messpfad.
Die Fehler werden mit einer Kombination aus farbkodierten Linien und Symbolen angezeigt. Die Farbkodierung wird genau wie bei Pfad-Statussymbolen verwendet, die in der Prüfsequenz angezeigt werden:
- Gelb– Grenzüberschreitende Bewegung
- Orange– Kollision
- Blau– Fehlender Kontakt
- Violett– Unzulässiger Kontakt
- Grau– Unbestimmter Taster oder Tasterpfad
Beispiel:

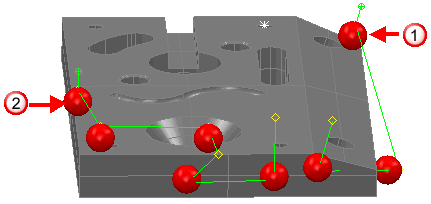

Das folgende CAD-Modell zeigt die Kontaktpunkte in zwei Flächenprüfgruppen:
Wobei:
zeigt den Start der ersten Prüfgruppe.
zeigt den Start der zweiten Prüfgruppe.

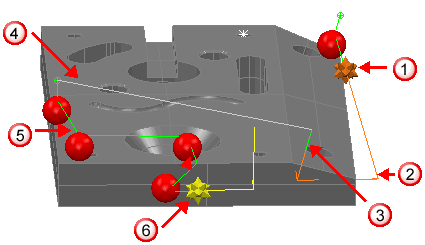

Beim Betrachten in der CAD-Ansicht werden die folgenden Farben und Symbole zur Überprüfung angezeigt:
Ein Fehlersymbol und ein oranger Messpfad zeigen eine Kollision an.
Der Messpfad wird weiterhin orange dargestellt, um weitere Kollisionen anzuzeigen. Das Kollisionssymbol wird nur für die erste Kollision in einem Pfad angezeigt, daher wird kein Symbol angezeigt.
Der Pfad wird grün angezeigt. Dies zeigt an, dass kein Fehler in diesem Abschnitt gefunden wurde.
Der Pfad wird grau angezeigt. Dies zeigt an, dass dieser Abschnitt nicht geprüft wurde.
Der Pfad für die zweite Flächenprüfgruppe wird grün angezeigt. Dies zeigt an, dass keine Fehler gefunden wurden.
Das gelbe Symbol zeigt eine Bewegung außerhalb der Grenzen an. Der Messpfad wird ebenfalls gelb angezeigt.
