Verknüpfungen mittels Verbindungen erstellen

Verwenden Sie das Dialogfeld Verknüpfung erstellen, um durch Auswahl von Verknüpfungen Beziehungen zwischen Komponenten zu erstellen. In diesem Beispiel wird eine Beziehung zwischen zwei Volumenquader-Komponenten erstellt:

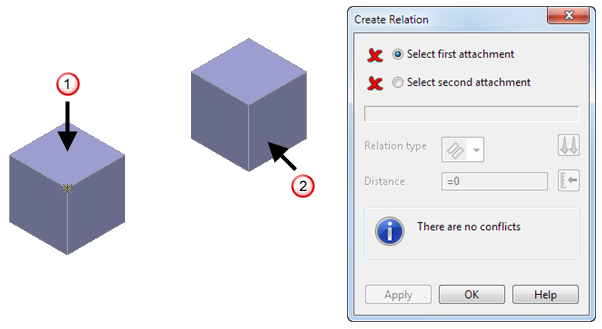

1. Klicken Sie auf Baugruppe-Registerkarte > Ändern-Gruppe > Verknüpfung, um das Dialogfeld Verknüpfung erstellen anzuzeigen:



2. Wählen Sie im Grafikfenster die erste Verknüpfung auf der ersten Komponente aus. Wählen Sie beispielsweise die oberste Ebene aus.

   Dies ist die Hauptkomponente.

3. Wählen Sie die zweite Verknüpfung auf der zweiten Komponente aus. Wählen Sie zum Beispiel die rechte Ebene aus. Dies ist die Unterkomponente.

   Die zweite Komponente wird gedreht, sodass die Verknüpfungen der ausgewählten Ebene aneinander ausgerichtet sind. Ebene-zu-Ebene-Verknüpfung ausgewählt wird im Dialogfeld angezeigt, und wird als Verknüpfungsart angezeigt.

   Anmerkung: Beziehungen werden zum Baugruppenbaum hinzugefügt, wenn die zweite Verknüpfung ausgewählt ist. Wenn Sie eine falsche Auswahl treffen, bevor Sie auf Ausführen klicken, klicken Sie auf Bitte erste Verknüpfung auswählen oder auf Bitte zweite Verknüpfung auswählen, sodass angezeigt wird, und wählen Sie die Verknüpfungen erneut im Grafikfenster aus.
4. Verwenden Sie das Dialogfeld, um die Beziehung zwischen den Komponenten festzulegen. Zum Beispiel:
   1. Wählen Sie aus der Dropdown-Liste Verknüpfungsart aus, um die Verknüpfungsart in Winkelförmig zu ändern.
   2. Schalten Sie um, um die Ausrichtung zwischen der Unterverknüpfung und der Hauptverknüpfung anzugeben. Wählen Sie eine der folgenden Optionen aus:

      Gleich ausrichten – Die Unterverknüpfung liegt in der gleichen Richtung wie die Hauptverknüpfung.

      Entgegengesetzt ausrichten – Die Unterverknüpfung liegt in entgegengesetzter Richtung zur Hauptverknüpfung.

   3. Geben Sie einen Abstand von 25 ein, oder klicken Sie auf , und verwenden Sie den Schieberegler im Dialogfeld Winkel/Abstand-Skalierung, um den Winkelabstand festzulegen.

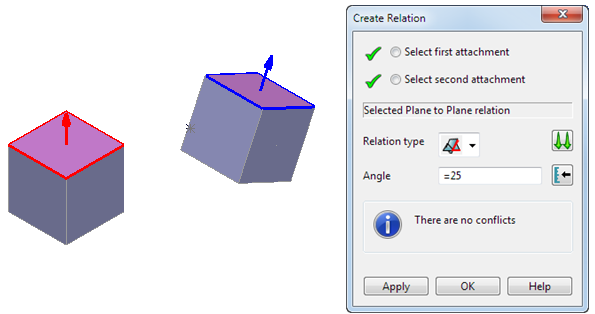

   4. Klicken Sie auf Ausführen. Das Modell wird aktualisiert:



   Das Dialogfeld bleibt geöffnet, damit Sie weitere Beziehungen angeben können.

5. Klicken Sie auf OK, um die Erstellung von Verknüpfungen zu beenden. Die erstellte Beziehung wird dem Baugruppenbaum hinzugefügt:
