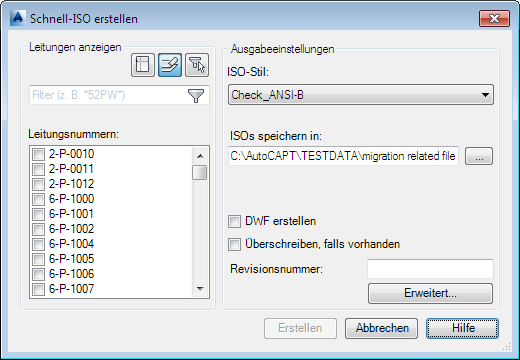

Erstellt eine schnelle isometrische Zeichnung aus einem Auswahlsatz oder aus Leitungsnummern.
Schnell-ISOs können aus Leitungsnummern oder durch Auswählen von Objekten im 3D-Modell erstellt werden. Wenn Sie einen Auswahlsatz verwenden, lautet der Name der Ausgabezeichnung UserDefinedLine.
Auswahl in ISO
Gibt den Auswahlsatz an, aus dem die Schnell-ISO erstellt wird. Wenn Sie einen Auswahlsatz verwenden, lautet der Name der Ausgabezeichnung UserDefinedLine.
- Erneut auswählen
-
Ändert den Auswahlsatz oder trifft eine Auswahl nach Leitungsnummer.
Display Lines
- Drawing
-
Lists line numbers that are in the drawing.
- Project
-
Lists all line numbers in the project.
- Filter
-
Lists line numbers in the current selection set.
Ausgabeeinstellungen
Gibt die isometrischen Ausgabeeinstellungen an:
- ISO-Stil
-
Gibt den zu verwendenden ISO-Stil an. Sie können ISO-Stile in der Projektkonfiguration erstellen und ändern.
- ISOs speichern in
-
Gibt den Ordner an, in dem isometrische Zeichnungen erstellt werden.
- DWF erstellen
-
Gibt an, ob eine DWF für die isometrische Ansicht erstellt werden soll.
- Überschreiben, falls vorhanden
-
Wenn aktiviert, werden vorhandene isometrische Zeichnungen mit demselben Namen überschrieben. Wenn deaktiviert, werden neue isometrische Zeichnungen umbenannt.
- Version
-
Legt die Revisionsnummer fest, die im Schriftfeld angezeigt werden kann.
- Weitere Optionen
-
Zeigt das Dialogfeld Optionen für erweiterte ISO-Erstellung an.
Anmerkung: Wenn die Option Erstellen ausgewählt ist, wird eine Fortschrittsanzeige mit Einzelheiten der ISO-Erstellung am unteren Rand des Dialogfelds angezeigt.
