Erstellt eine isometrische Produktionszeichnung. Gibt den isometrischen Typ, Optionen für das Überschreiben und die DWF-Ausgabe an.
Display Lines
- Drawing
-
Lists line numbers that are in the drawing.
- Project
-
Lists all line numbers in the project.
- Filter
-
Lists line numbers in the current selection set.
Line Numbers
Sets the lines to include in the isometric drawing or PCF.
Right-click in the Line Numbers area to Select all lines or Clear all lines.

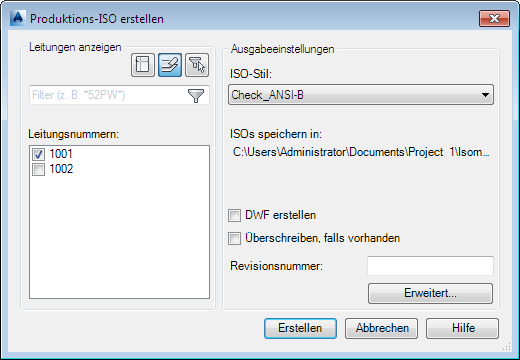

Ausgabeeinstellungen
Gibt die isometrischen Ausgabeeinstellungen an:
- ISO-Stil
-
Gibt den zu verwendenden ISO-Stil an. Sie können ISO-Stile in der Projektkonfiguration erstellen und ändern.
- ISOs speichern in
-
Gibt den Ordner an, in dem isometrische Zeichnungen erstellt werden.
- DWF erstellen
-
Gibt an, ob eine DWF für die isometrische Ansicht erstellt werden soll.
- Überschreiben, falls vorhanden
-
Wenn aktiviert, werden vorhandene isometrische Zeichnungen mit demselben Namen überschrieben. Wenn deaktiviert, werden neue isometrische Zeichnungen umbenannt.
- Version
-
Legt die Revisionsnummer fest, die im Schriftfeld angezeigt werden kann.
- Weitere Optionen
-
Zeigt das Dialogfeld Optionen für erweiterte ISO-Erstellung an.
Anmerkung: Wenn die Option Erstellen ausgewählt ist, wird eine Fortschrittsanzeige mit Einzelheiten der ISO-Erstellung am unteren Rand des Dialogfelds angezeigt.
