Sie können verschiedene Farben, Linienstärken oder Muster für die Anfangs- und Endsegmente der Berechnungsmodelle von Stützen, Trägern und Streben festlegen.
- Öffnen Sie im Projektbrowser eine analytische Draufsicht.
- Klicken Sie auf Registerkarte Verwalten
Gruppe Einstellungen
(Objektstile). - Klicken Sie im Dialogfeld Objektstile auf die Registerkarte Berechnungsmodellobjekte.
- Erweitern Sie die entsprechende Kategorie des analytischen Elements.
- Definieren Sie Linienfarbe, Linienstärke und Linienmuster für das Anfangs- und Endsegment des analytischen Elements (unter Stützen (analytisch) wird Oberes Segment und Basissegment aufgeführt).
- Klicken Sie zweimal auf OK, um die Eingabe zu bestätigen und die Farbeinstellungen anzuwenden.
- Klicken Sie auf Registerkarte Verwalten Gruppe Einstellungen
(Tragwerkseinstellungen). - Klicken Sie auf die Registerkarte Einstellungen für Berechnungsmodell.
- Wählen Sie unter Sichtbarkeit von Berechnungsmodell die Einstellung Enden linearer Elemente von Berechnungsmodellen unterscheiden.

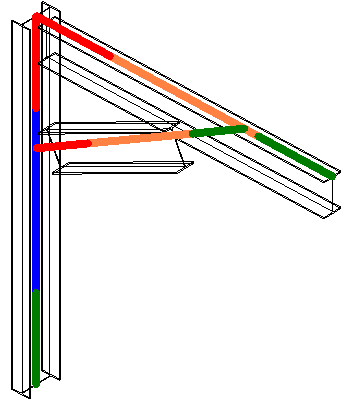

Im folgenden Beispiel werden Anfangssegmente und obere Segmente in rot angezeigt. Endsegmente und Basissegmente werden in grün angezeigt.
