Analysemerkmale
- Stationär
- Interne, getrennte 2D-Strömung
- Turbulent
- Nicht kompressibel
Verweis
Vogel, J.C., Eaton, J.K.: "Heat transfer and fluid mechanics measurements in the turbulent reattaching flow behind a rearward facing step", Report MD-44, Thermosciences Div., Dept. of Mechanical Engineering, Stanford University (1984).
Problembeschreibung
Das Experiment von Vogel, et al. (1984) wird verwendet, um die Genauigkeit der Turbulenzströmungs-Modellierungsfunktionen von Autodesk® CFD zu überprüfen. Das Ziel ist, die Position der Strömungswiederanlegung stromabwärts der Stufe genau vorherzusagen.

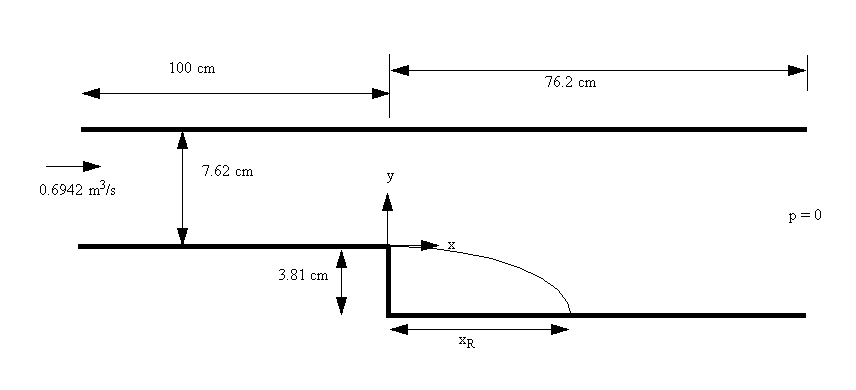

Geometrie und Randbedingungen
Ergebnisse
Vergleich der dimensionslosen Wiederanlegungslänge
| Benchmark | 2018: Build 20170309 | % Fehler | 2019: Build 20180130 | % Fehler | |
|
|
6.67 | 6.668 |
.031 |
6.845 |
2.624 |
