In diesem Schritt werden die Geschwindigkeitsergebnisse mithilfe von Partikelspuren untersucht.

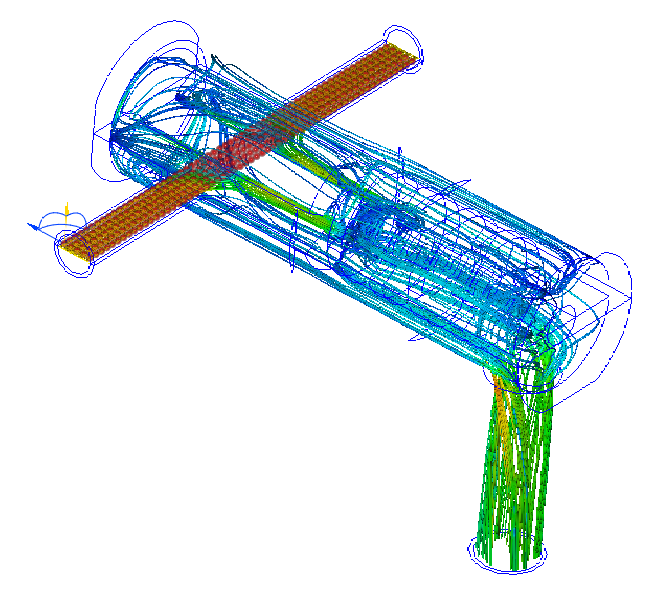

Partikelspuren kennzeichnen den Weg des Fluids um ein festes Hindernis. Mithilfe von Partikelspuren können Strömungsweg, Zirkulation und Verwirbelungsbereiche verdeutlicht werden.
Um die Vektoren auszublenden, klicken Sie mit der rechten Maustaste auf die Ebene und wählen Vektorebene. Wählen Sie Keine.

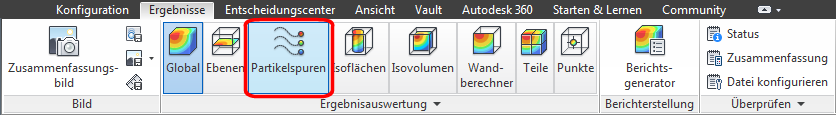

Klicken Sie auf Partikelspuren auf der Registerkarte Ergebnisse:
Legen Sie in der kontextabhängigen Gruppe Partikelspuren für den Ausgangstyp die Option Rechteckig und für Ausgangsmuster die Option Raster fest. Klicken Sie auf Hinzufügen.
Sie können die Ergebnisebene als Plattform verwenden, auf der Sie die Partikelspur-Anfangspunkte zeichnen können:

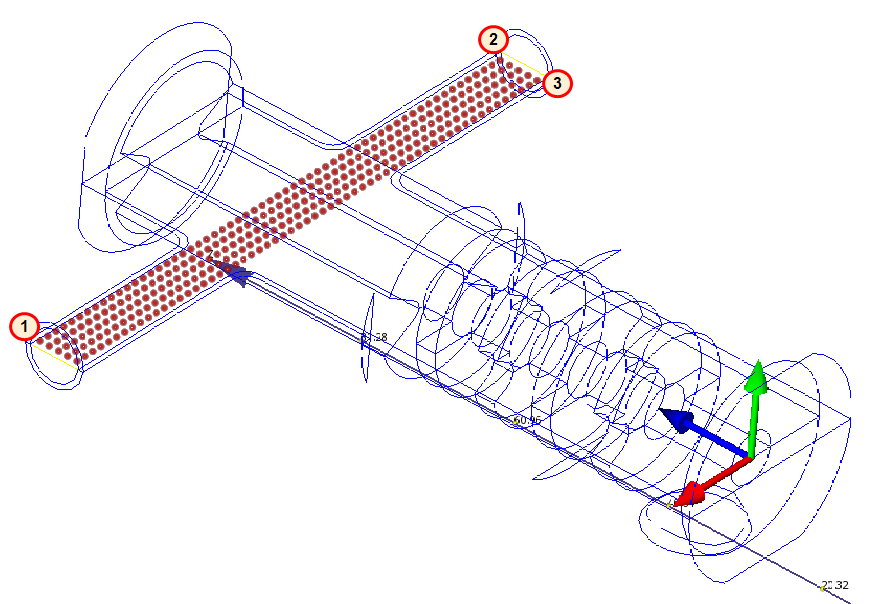

- Klicken Sie, um die erste Ecke des Ausgangsrasters wie unten dargestellt zu definieren.
- Ziehen Sie das Raster zur zweiten Ecke, und klicken Sie darauf.
- Ziehen Sie das Raster zur dritten Ecke, und klicken Sie darauf. Dies vervollständigt das Raster und zeichnet die Partikelspuren.
Um die Partikelspuren zu löschen, klicken Sie in der kontextabhängigen Gruppe auf Entfernen.
