Verwenden Sie diesen Schritt für das Starten aus Autodesk® Inventor, SolidWorks, PTC® Creo oder UGNX.
Schritt 1: Starten Sie CAD und öffnen Sie das Modell
Öffnen Sie die Baugruppe Axiales Sperrventil aus diesem Ordner:
Benutzer\Öffentlich\Öffentliche Dokumente\Autodesk\CFD 2019\Lernprogramme\<cad>\axial-check-valve
Hinweis: <CAD-Anwendung> ist Inventor, SolidWorks, PTC Creo oder UGNX.
Schritt 2: Starten des Modells
Klicken Sie auf den Befehl zum Starten des Aktives Modell.

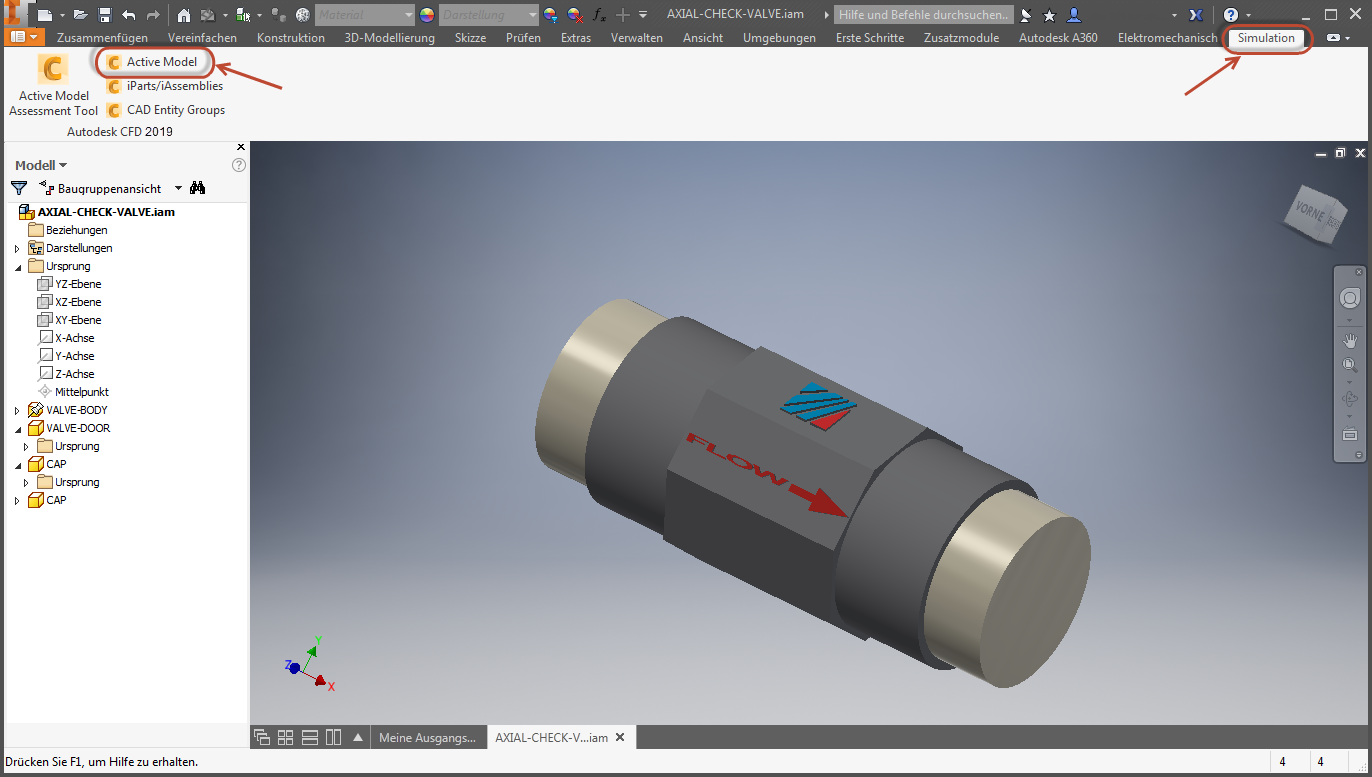

Wenn Sie das Modell z. B. aus Autodesk® Inventor heraus starten, klicken Sie auf Simulation und Aktives Modell:
Schritt 3: Erstellen der Designstudie
Das Dialogfeld Designstudien-Manager wird geöffnet. Für die Zwecke des Lernprogramms belassen Sie Designstudienname, Designname, Szenarioname und Designstudienpfad als Vorgaben.
Klicken Sie auf Starten.
Autodesk® CFD startet und erstellt die Designstudie für das Lernprogramm.
