Los estilos visuales controlan la visualización de aristas, la iluminación y el sombreado.
El efecto de un estilo visual se controla cambiando sus propiedades. Al aplicar un estilo visual o cambiar los parámetros de un estilo visual, la ventana gráfica asociada se actualiza automáticamente para reflejar los cambios realizados.
El Administrador de estilos visuales muestra todos los estilos disponibles en el dibujo. Los parámetros del estilo seleccionado se muestran en el panel que aparece debajo de las imágenes de muestra.
Desde la cinta de opciones, puede cambiar algunos de los parámetros más comunes o bien abrir el Administrador de estilos visuales.
Los siguientes estilos visuales predefinidos están disponibles por defecto:
- Estructura alámbrica 2D. Muestra los objetos utilizando líneas y curvas para representar los contornos.
- Conceptual. Muestra los objetos con sombreado suave y el estilo de cara Gooch. El estilo de cara Gooch crea transiciones entre colores fríos y cálidos, en lugar de colores oscuros y claros. El efecto es menos realista, pero hace que resulte más fácil ver los detalles del modelo.
- Líneas ocultas. Muestra los objetos mediante una representación de estructura alámbrica y oculta las líneas que representan las caras posteriores.
- Realista. Muestra los objetos con sombreado suave y materiales.
- Sombreado. Muestra los objetos con sombreado suave.
- Sombreado con aristas. Muestra los objetos con sombreado suave y aristas visibles.
- Tonos de gris. Muestra los objetos con sombreado suave y tonos de gris monocromáticos.
- Esbozo. Muestra los objetos con un efecto de boceto dibujado a mano mediante los modificadores de arista Alargamientos de línea y Fluctuación.
- Estructura alámbrica. Muestra los objetos utilizando líneas y curvas para representar los contornos.
- Rayos X. Muestra los objetos con transparencia parcial.

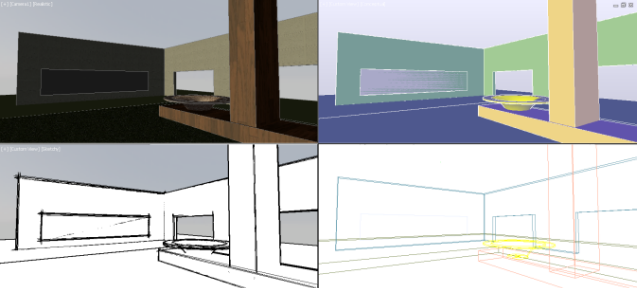

Las imágenes siguientes utilizan los estilos visuales Conceptual, Realista, Esbozo y Estructura alámbrica 3D.
En los estilos visuales sombreados, las caras se iluminan mediante dos orígenes de luz distantes que siguen el punto de vista a medida que el usuario se mueve alrededor del modelo. Esta iluminación por defecto está diseñada para iluminar todas las caras del modelo, por lo que se pueden discernir visualmente. La iluminación por defecto está disponible sólo cuando están desactivadas otras luces, incluido el sol.
Puede seleccionar un estilo visual y cambiar sus parámetros siempre que lo desee. Los cambios realizados se reflejan en las ventanas gráficas a las que se aplica el estilo visual. Todos los cambios realizados en el estilo visual actual se guardan en el dibujo.
Mejoras de rendimiento de la visualización 3D
Los estilos visuales Conceptual, Realista y Sombreado proporcionan rendimiento 3D mejorado para las operaciones de encuadre, zoom y órbita. El rendimiento mejorado también está disponible para estilos visuales personalizados en función de la configuración de la variable de sistema VSFACESTYLE junto con varias variables de sistema asociadas. Estas combinaciones de parámetros se muestran en el tema del comando ESTILVISUAL.
