Insertar código de destino, cuadro de diálogo

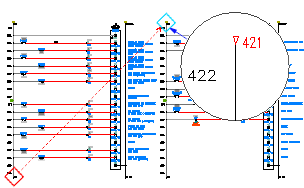

Permite insertar una flecha de señal de destino de cable con un número de cable de un origen coincidente.

Buscar
 Comando:  AEDESTINATION

El programa obtiene el número de cable de un equipotencial con flechas de destino del equipotencial con flechas de origen asociado. Escriba el mismo número de código, palabra o frase que aparece en la flecha de origen para establecer el enlace.

Nota: Una flecha de señal de destino no puede estar relacionada con un equipotencial que contiene un número de cable fijo preasignado.

Código

Permite especificar el código de la señal de destino.

Descripción

Permite especificar la descripción de la señal de destino.

Valores por defecto

Permite abrir un archivo de texto, WDSRCDST.WDD, desde el que se puede realizar una selección en una lista de descripciones estándar.

Recientes

Muestra una lista de selección de los códigos utilizados en esta sesión.

Dibujo

Muestra una lista de selección de los códigos utilizados en el dibujo activo.

Proyecto

Muestra una lista de selección de los códigos utilizados en el proyecto activo.

Designar

Permite cerrar temporalmente el cuadro de diálogo para que pueda seleccionar una red de cables existente. Si se encuentra una flecha de origen existente, su código de señal se muestra en el cuadro de código.

Estilo de flecha de señal

Permite especificar el estilo de flecha que se va a utilizar en la señal de destino.

Aceptar

Permite cerrar el cuadro de diálogo y actualizar la flecha de origen asociada.
