Se puede crear en primer lugar el diagrama Ladder del esquema y, a continuación, la implantación física a partir del dibujo del esquema.
Cada símbolo que se muestra en los diagramas Ladder se puede asignar a una representación física a escala en los dibujos de implantación física. El dibujo del diseño físico podría ser, por ejemplo, la puerta de un armario del panel de control. El diseño de la puerta permite ver dónde se va a instalar cada componente y puede indicar el tamaño de la abertura en la puerta de metal para el montaje.
Ejemplo
Por ejemplo, hay muchos tipos, tamaños, valores y marcas de componentes de luces piloto. En los diagramas Ladder del esquema, todas las luces piloto de un tipo determinado se identifican por medio del mismo símbolo de esquema, ya sean luces piloto diminutas o luces piloto grandes proyectadas mediante explosión. Las luces piloto se muestran en las implantaciones físicas tal y como son y a tamaño real (es decir, la representación física de la implantación de componentes).

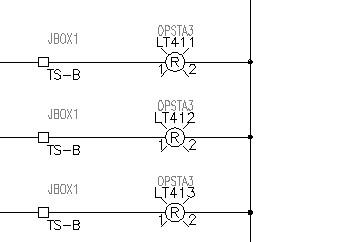

Fíjese en los tres símbolos de luces piloto que se muestran en este dibujo del esquema.
LT411 y LT413 tienen asignado un número de pieza de Allen-Bradley para una luz piloto de 30 mm (número de pieza de catálogo 800H-PR16R). LT412 recibe un número de pieza para una luz piloto más pequeña de 22.5 mm (número de pieza de catálogo 800MR-P16RS). Las asignaciones de fabricante y número de pieza de catálogo se realizan en atributos MFG y CAT invisibles en cada ejemplar del símbolo de la luz piloto roja. Los tres símbolos tienen el mismo aspecto en el esquema, porque son el mismo símbolo de bloque de AutoCAD. La diferencia se encuentra en los valores de atributo de número de pieza asignados que incluye cada uno.

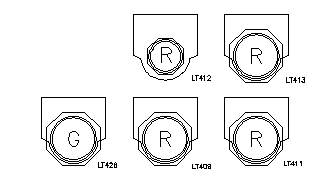

Las tres luces piloto rojas están representadas como implantaciones de componentes en la implantación física, tal y como se muestra. Fíjese en que LT412 (la luz piloto de 22.5 mm) parece más pequeña que las demás.
Asignación de implantaciones de componentes
En el dibujo de implantación física, estos símbolos de las luces piloto se insertan como bloques de implantaciones de componentes mediante la herramienta Insertar implantación de componentes (lista de esquemas).
AutoCAD Electrical toolset sabe qué símbolo de bloque de la representación física debe utilizar para cada ejemplar del símbolo de esquema de la luz piloto en función de las asignaciones de fabricante y número de pieza que se han aplicado a los atributos MFG/CAT. El número de proveedor y el número de pieza se asignan al archivo de dibujo de implantación de componentes (.dwg) correcto. A continuación, este dibujo se inserta como un bloque en el dibujo de implantación física.
Hay dos elementos clave que permiten que esto funcione:

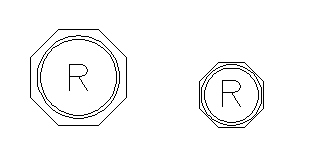

- Archivos de biblioteca de implantación de componentes de proveedor (.dwg): aquí aparecen dos símbolos de esta biblioteca. Son para las luces piloto de 30 y 22.5 mm de Allen-Bradley, respectivamente.
- Archivo de asignación de implantación de componentes (footprint_lookup.mdb): se asigna una tabla a cada fabricante.
