Existen tres métodos para definir el tipo de cable.
- En el bloque de marcador del cable de la plantilla de circuito.
- En la hoja de códigos de circuito de la hoja de cálculo del Generador de circuitos.
- Basándose en la selección de tamaño del motor.
Nota: El valor de atributo definido en el bloque de marcador modifica cualquier valor definido en la hoja de cálculo.
Método de bloque de marcador
- Abra el dibujo de plantilla de circuito que contiene el bloque de marcador del cable.
- Localice el bloque de marcador correcto del cable.

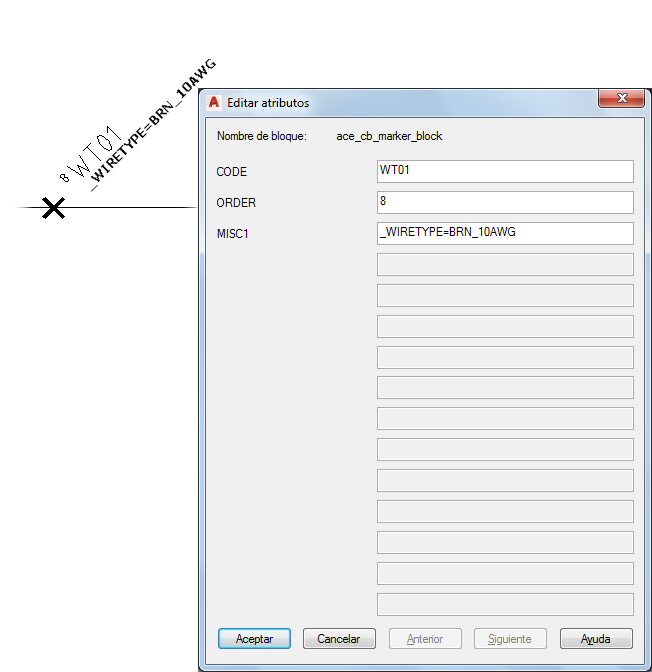

- Edite su valor de atributo MISC1 con el formato “_WIRETYPE={nombre de capa}”, por ejemplo, “_WIRETYPE=BRN_10AWG”.
Nota: El valor del atributo MISC1 puede contener varios indicadores de texto especiales que indican al Generador de circuitos que gestione el componente o el cable subyacente de forma especial. Cuando añada nuevos valores, no sobrescriba ningún otro valor de indicador especial. Sepárelos con un punto y coma.
- Guarde el dibujo de plantilla de circuito.
Método de hoja de cálculo
- Abra la hoja de cálculo del Generador de circuitos, ace_circuit_builder.xls.
- Localice los valores de CATEGORY y TYPE del circuito, por ejemplo CATEGORY: Circuito del motor trifásico y TYPE: Horizontal - FVNR - sin inversión.
- Abra la hoja de códigos de circuito con el mismo nombre que el valor SHEET_NAME, por ejemplo SHEET_NAME: 3ph_H.
- Localice el cable específico, por ejemplo CODE: WT01 y COMMENTS: Asignar tipo de cable del motor - fase 1.
- Edite la llamada a API en la columna COMMAND_LIST de este cable. Por ejemplo, el último argumento de esta llamada Establecer tipo de cable a API se utiliza para predefinir los valores de código de MISC1 coded con nil cuando no se define nada más.
Se muestra el argumento antes y después:
Antes: (c:ace_cb_set_wiretype #data 1 nil nil)
Después:(c:ace_cb_set_wiretype #data 1 nil “_WIRETYPE=BRN_10AWG”)
Nota: Para obtener más información, véase la documentación de la API.
- Guarde la hoja de cálculo.
Basándose en la selección de tamaño del motor
Se puede aplicar el tamaño mínimo de cable de una carga de motor seleccionada en el nombre de capa del tipo de cable. El valor, que se extrae de la base de datos ace_electrical_standards.mdb, se puede sustituir por cualquier cadena “@WSIZE@” que se encuentre en el valor “_WIRETYPE=”. Utilice esta variable en el atributo MISC1 del bloque de marcador del cable o bien en la hoja de cálculo como parte de la llamada a la API de tipo de cable.
Método de bloque de marcador
- Abra el dibujo de plantilla de circuito que contiene el bloque de marcador del cable.
- Localice el bloque de marcador correcto del cable.
- Edite su valor de atributo MISC1 con el formato “_WIRETYPE=@WSIZE@”, por ejemplo, “_WIRETYPE=BRN_@WSIZE@”.
Nota: El valor del atributo MISC1 puede contener varios indicadores de texto especiales que indican al Generador de circuitos que gestione el componente o el cable subyacente de forma especial. Cuando añada nuevos valores, no sobrescriba ningún otro valor de indicador especial. Sepárelos con un punto y coma.
- Guarde el dibujo de plantilla de circuito.
Método de hoja de cálculo
- Abra la hoja de cálculo del Generador de circuitos, ace_circuit_builder.xls.
- Localice los valores de CATEGORY y TYPE del circuito, por ejemplo CATEGORY: Circuito del motor trifásico y TYPE: Horizontal - FVNR - sin inversión.
- Abra la hoja de códigos de circuito con el mismo nombre que el valor SHEET_NAME, por ejemplo SHEET_NAME: 3ph_H.
- Localice el cable específico, por ejemplo CODE: WT01 y COMMENTS: Asignar tipo de cable del motor - fase 1.
- Edite la llamada a API en la columna COMMAND_LIST de este cable. Por ejemplo, el último argumento de esta llamada Establecer tipo de cable a API se utiliza para predefinir los valores de código de MISC1 coded con nil cuando no se define nada más.
Se muestra el argumento antes y después:
Antes: (c:ace_cb_set_wiretype #data 1 nil nil)
Después:(c:ace_cb_set_wiretype #data 1 nil “_WIRETYPE=BRN_@WSIZE@”)
Nota: Para obtener más información, véase la documentación de la API.
- Guarde la hoja de cálculo.
