Inserte componentes de esquema mediante cualquiera de los métodos siguientes:
- Explorador de catálogos
Seleccione un valor del catálogo en la base de datos de catálogo para insertar el componente.
- Menú de símbolos
Desplácese por el menú de símbolos disponibles organizados por tipo de símbolo, y los símbolos principales y secundarios.
- Copia de un componente seleccionado
Incluye la actualización automática de la etiqueta de componente.
- Lista de designación definida por el usuario.
Inserte y anote el componente del esquema con el número de catálogo o una descripción de componente.
- Lista de equipos
Esta herramienta muestra datos de lista de materiales extraídos de la lista de equipos del usuario y busca el símbolo de esquema apropiado en la base de datos búsqueda de esquemas.
. - Lista de componentes del armario
Permite que el conjunto de proyecto de los dibujos de implantación física ayuden a controlar los diagramas de cables del esquema. AutoCAD Electrical toolset busca una coincidencia de implantación del armario en la base de datos de búsqueda de esquemas para determinar el símbolo de esquema correcto que se debe insertar.
Una vez que el componente de esquema se haya seleccionado e insertado en el dibujo, toda la información relacionada con el armario se copiará en el esquema. Utilice el cuadro de diálogo Insertar/editar componente para modificar el nuevo componente de esquema según sea necesario.

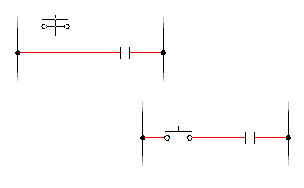

Designe un punto de inserción en el dibujo. La orientación del símbolo intentará coincidir con el cable subyacente. El cable se parte automáticamente si el símbolo se sitúa en él o muy próximo a él.
