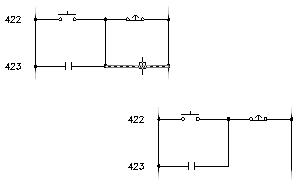

Recortar cables
Utilice el comando Recortar cable para eliminar segmentos de cable y cables en T según sea necesario. Puede seleccionar un solo cable o dibujar una inserción automática a través de varios cables que se van a recortar.
Elimina un segmento de cable y los cables en T o puntos de cable. Designe un único cable, dibuje un borde o dibuje una ventana de captura para seleccionar los cables que desea recortar.

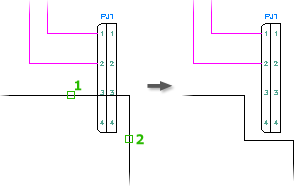

Procedimiento para estirar, alargar y recortar cables
El comando Doblar cable recorta o estira el extremo de un segmento de cable hasta el cable o la conexión de cable de componente en línea más cercana.
Seleccione el cable; el programa localiza automáticamente el cable o el componente en su recorrido.
Doblar cables
El comando Doblar cable permite doblar un cable en un ángulo recto y hace tres giros de ángulo recto para evitar o añadir geometría.
Puede modificar el cable definido con un ángulo recto. Puede reemplazar el pliegue en ángulo recto a la vez que mantiene las conexiones de cable originales con los componentes.
