Cuadro de diálogo Guardar circuito en menú de símbolos

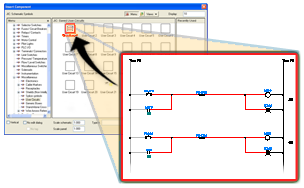

Guarda la circuitería en ventana en la página Circuitos de usuario guardados del menú de símbolos.

Buscar

 Comando:  AESAVECIRCUIT

Permite guardar porciones de circuitería incluidas en ventanas para volverlas a utilizar más adelante.

Consejo: Para obtener una buena imagen de símbolo del botón del circuito, amplíe el circuito que planea guardar hasta que ocupe toda la pantalla.

Menú	La estructura de árbol se crea al leer el archivo de menús de símbolos (*.dat). La estructura de árbol se basa en el orden de colocación de los submenús que se definen en el archivo .dat.
Fichas	Menú: permite cambiar la visibilidad de la vista de árbol de menús. Subir un nivel: muestra el menú que se encuentra un nivel por encima del menú actual en la vista en árbol del menú. Vistas: cambia la visualización de la vista de la ventana de vista preliminar de símbolo. La opción de la vista actual se muestra con una marca de verificación. Entre las opciones se incluyen: Icono con texto, Solo icono o Lista. Añadir: Modifica el menú de símbolos añadiendo símbolos para circuitos o un nuevo submenú.
Ventana de vista preliminar de símbolo	Muestra las imágenes del símbolo correspondientes al menú o submenú seleccionado en la sección Menú. Puede arrastrar símbolos en la ventana de vista preliminar de símbolo para reorganizarlos (se permite realizar una selección múltiple). Por ejemplo, coloque los símbolos de uso frecuente en la parte superior y los símbolos poco utilizados en la parte inferior de la ventana.

Menú contextual de la ventana de vista preliminar de símbolo

Haga clic con el botón derecho en el espacio vacío de la ventana de vista preliminar de símbolo para mostrar las siguientes opciones:

• Vista: cambia la visualización de vista correspondiente a la ventana de vista preliminar de símbolo. La opción de la vista actual se indica por medio de una marca de verificación. Entre las opciones se incluyen: Icono con texto, Solo icono o Lista.
• Añadir icono: añade los nuevos símbolos de circuito o un circuito existente a la ventana de vista preliminar de símbolo.
• Nuevo submenú: crea un submenú en la ventana de vista preliminar de símbolo y en la estructura de árbol.
• Cortar: elimina el icono seleccionado en la ventana de vista preliminar de símbolo. De este modo es posible pegar el icono en el submenú que se desee.
• Copiar: realiza una copia del icono resaltado y lo almacena en el portapapeles Pegar. De este modo es posible pegar el icono en el submenú que se desee.
• Pegar: añade el icono cortado o copiado al submenú resaltado.
• Eliminar: elimina el icono.
• Propiedades: abre el cuadro de diálogo Propiedades para modificar las propiedades de los iconos de símbolo existentes, como el nombre del icono, la imagen o los nombres de bloque. Los datos existentes del archivo *.dat se sobrescriben con los cambios realizados.

Nota: Puede cambiar el número de menú de circuitos de usuario (19 por defecto) editando este comando en el editor de información de usuario personalizada.
