La dirección de generación por defecto de un componente de varios polos es hacia abajo en cables de bus horizontal y de izquierda a derecha en cables de bus vertical. Esta dirección de generación por defecto se puede modificar.
- Abra el dibujo de plantilla de circuito que contiene el bloque de marcador del componente de varios polos.
- Localice el bloque de marcador correcto del componente.

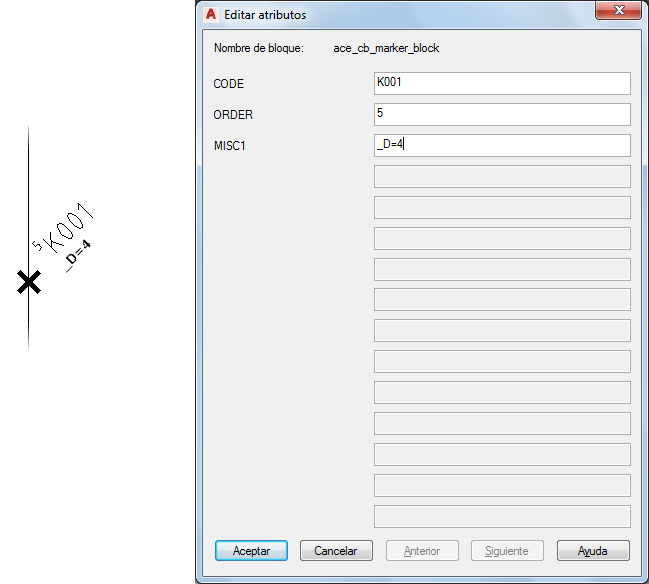

- Edite su valor de atributo MISC1 con el formato “_D={dígito}”, donde 1=generar de izquierda a derecha, 2=generar hacia arriba, 4=generar de derecha a izquierda y 8=generar hacia abajo.
Por ejemplo, si la plantilla incluye un bus trifásico vertical y el bloque de marcador del dispositivo de desconexión se sitúa sobre el cable derecho, asigne a su atributo MISC1 un valor "_D=4". Esto hará que los polos secundarios de la inserción de varios polos se desplacen hacia la izquierda para recoger los dos cables de bus restantes.
Nota: El valor del atributo MISC1 puede contener varios indicadores de texto especiales que indican al Generador de circuitos que gestione el componente o el cable subyacente de forma especial. Cuando añada nuevos valores, no sobrescriba ningún otro valor de indicador especial. Sepárelos con un punto y coma.
- Guarde el dibujo de plantilla de circuito.
