Un marcador de manguera es un símbolo que indica que el cable en el que se encuentra forma parte de una manguera.
Un marcador de manguera incluye un valor de etiqueta de componente, al igual que cualquier combinación de dispositivo principal/secundario. También incluye un valor de color de conductor, en el atributo VALORES1 del símbolo del bloque de marcador. El símbolo de nivel superior puede incluir información de número de pieza del catálogo. Si se hace referencia a la manguera en la tabla de base de datos de conductores de manguera, la aplicación puede realizar el seguimiento de los conductores utilizados con respecto a los conductores disponibles.
Marcadores de manguera múltiples

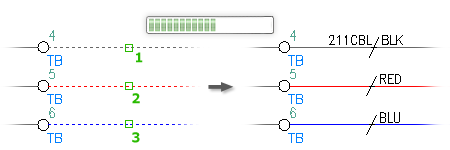

AutoCAD Electrical toolset ofrece una forma de insertar todos los marcadores de una manguera específica desde un cuadro de diálogo. Además, puede editar conjuntos de marcadores de manguera existentes o incluso suprimir marcadores de manguera desde un solo cuadro de diálogo.
Esta herramienta extrae componentes y cableado en primer lugar. A continuación, se seleccionan combinaciones de códigos de posición "Desde" y "Hasta" para incluir en el informe. AutoCAD Electrical toolset filtra y da formato a los datos de cableado y del componente conectado, y muestra informes de todos los cables y de los elementos conectados a cada extremo. Los componentes que no presentan un código de posición asignado se agrupan con el código genérico "(??)". Es posible que los cables de componente que se conectan en batería en un bus común (por ejemplo, un bus caliente o neutro) no se informen en la secuencia conectada esperada. (Puede utilizar el comando Secuencia de cables de AutoCAD Electrical toolset para definir la secuenciación de conexión de cables de los equipotenciales que tienen tres o más componentes interconectados).
