Las propiedades de cualquier herramienta de una paleta de herramientas se pueden modificar.
Una vez que la herramienta está en una paleta, puede cambiar sus propiedades. Se puede, por ejemplo, cambiar la escala de inserción de un bloque o el ángulo de un patrón de sombreado.

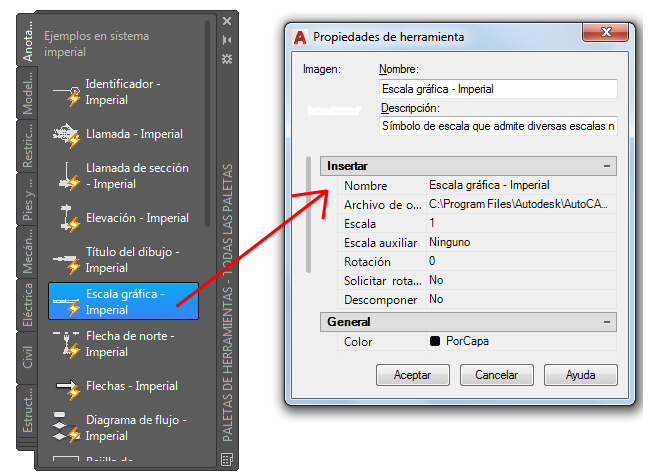

El cuadro de diálogo Propiedades de herramientas, al que se accede desde el menú contextual de cada herramienta, incluye los siguientes grupos de propiedades:
- Comando. Controla la visualización de un icono desplegable de herramienta y de la cadena del comando de la herramienta.
- Tabla. Controla el estilo de tabla, el número de filas y columnas, y la dirección del flujo.
- Propiedades de inserción, Propiedades de patrón o Enlazar propiedades. Controla propiedades específicas del objeto, como la escala, la rotación y el ángulo.
- Propiedades generales. Modifica los parámetros actuales de propiedades del dibujo, como por ejemplo la capa, el color y el tipo de línea.
Otros parámetros controlan las propiedades de la cámara y de delimitación, las características de iluminación y los estilos visuales (no disponible en AutoCAD LT).
Las categorías se pueden expandir y contraer haciendo clic en los botones de flecha.
Modificación de los iconos de herramientas
Puede actualizar una imagen de herramienta de varias formas:
- Especificar un icono diferente. Es posible sustituir el icono de una herramienta por una imagen especificada por el usuario. Esto resulta muy útil cuando el icono que se genera automáticamente es demasiado complejo para que se reconozca fácilmente.
- Actualizar un icono generado a partir de un bloque, una referencia externa o una imagen ráster. El icono de un bloque, una referencia externa o una imagen ráster de una paleta de herramientas no se actualiza de forma automática al cambiar su definición.
Especificación de modificaciones de propiedades de las herramientas
El cuadro de diálogo Propiedades de herramientas proporciona áreas que permiten modificar las propiedades. Esta característica puede ahorrar tiempo y reducir errores, ya que las propiedades se definen de forma automática cuando se utilizan herramientas para crear ciertos objetos.
Por ejemplo, las modificaciones de las propiedades de las capas afectan al color, el tipo de línea, el grosor de línea, el estilo de trazado y la transparencia. Si desea que se coloque un sombreado en una capa especificada, independientemente del parámetro de capa actual, las modificaciones de las propiedades se resuelven de la siguiente manera:
- Si en el dibujo falta una capa, esta se crea automáticamente cuando se inserta la herramienta.
- Si una capa a la que se está añadiendo contenido está desactivada o inutilizada actualmente, la capa se activará o reutilizará.
