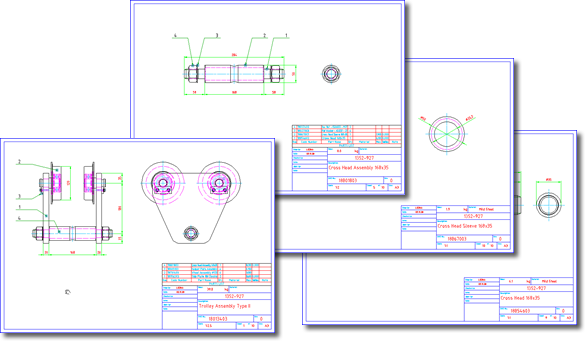

Antes de ejecutar cualquiera de los asistentes, debe seleccionar un dibujo típico de los dibujos que se van a migrar.
Un dibujo de pieza que seleccione como dibujo típico debe tener las características siguientes:
- La ubicación del cuadro de rotulación (con respecto al marco de dibujo) en el dibujo típico debe ser la misma que la de los dibujos que tipifica.
- Las ubicaciones de las celdas en el cuadro de rotulación del dibujo típico deben ser las mismas que las de los dibujos que tipifica.
- Es aconsejable elegir un dibujo en el cual las celdas del cuadro de rotulación de las que se va a extraer información contengan valores de datos (y no sólo etiquetas).
Un dibujo de ensamblaje que seleccione como dibujo típico debe tener las características adicionales siguientes:
- El dibujo típico, al igual que los dibujos que tipifica, debe contener una lista de piezas manual. Nota:
No se puede utilizar un dibujo con una lista de piezas de hoja de cálculo de Microsoft Excel como el dibujo típico.
- El orden de las columnas en la lista de piezas del dibujo típico debe ser el mismo que el de los dibujos que tipifica.
- Si la lista de piezas en el dibujo típico no incluye una fila de título, ninguno de los dibujos que se van a migrar debe contener una fila de título. Sin embargo, si la lista de piezas en el dibujo típico contiene una fila de título, la fila de título es opcional para los dibujos.
- La primera fila de datos de la lista de piezas no debe contener celdas vacías.
- El tipo de referencia numérica en el dibujo típico debe ser el mismo que el de los dibujos que tipifica.
