Acerca del intercambio de datos entre Autodesk Civil 3D y Autodesk InfraWorks

Puede incorporar datos de Autodesk InfraWorks en Autodesk Civil 3D mediante referencias a un modelo local de Autodesk InfraWorks o un archivo IMX que se ha exportado de InfraWorks. Puede incorporar datos de Civil 3D en InfraWorks vinculando a un archivo DWG de Civil 3D como origen de datos.

Flujo de trabajo del intercambio de datos

Puede completar el diseño inicial con InfraWorks y después incorporar el modelo del objeto InfraWorks en Autodesk Civil 3D para acabar el diseño detallado.

También puede iniciar el proyecto en Civil 3D y después incorporarlo en InfraWorks cuando desee crear una presentación del diseño o completar más trabajo de diseño en InfraWorks.

Nota: Para poder vincular a un dibujo de Civil 3D desde InfraWorks, InfraWorks y Civil 3D deben estar instalados en el mismo equipo.

Utilice InfraWorks para completar el diseño inicial	Carretera compuesta creada en InfraWorks

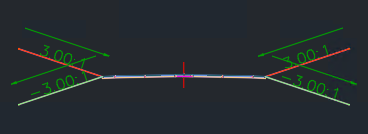

Abra el modelo en Civil 3D y utilice Civil 3D para continuar el diseño detallado	Obra lineal creada cuando la carretera compuesta de InfraWorks se incorpora en Civil 3D Ensamblaje creado cuando la carretera compuesta de InfraWorks se incorpora en Civil 3D

Para obtener más información sobre cómo incorporar un dibujo de Civil 3D en InfraWorks, consulte Acerca del intercambio de datos entre Autodesk Civil 3D y Para añadir datos de Autodesk Civil 3D a un modelo de InfraWorks en la Ayuda de InfraWorks.

Requisitos de la aplicación

No hace falta tener instalado Autodesk InfraWorks en el mismo equipo que Autodesk Civil 3D para incorporar datos de InfraWorks en Civil 3D. Sin embargo, la opción de abrir un modelo local de InfraWorks (archivo SQLITE) solo está disponible si InfraWorks está instalado en el mismo equipo. Si InfraWorks no está instalado, puede incorporar datos de InfraWorks en Civil 3D mediante un archivo IMX que se haya exportado de InfraWorks.

En Civil 3D, la opción de utilizar un archivo DWG de InfraWorks está disponible si Civil 3D está instalado en el mismo equipo que InfraWorks.

Unidades y sistemas de coordenadas

Al preparar el intercambio de objetos entre un modelo de InfraWorks y un dibujo de Civil 3D, se recomienda seguir las indicaciones siguientes para definir unidades y sistemas de coordenadas:

• Defina un SCP en el modelo de InfraWorks que sea compatible con el sistema de coordenadas que se utilizará en el dibujo de Civil 3D. Por defecto, los modelos de InfraWorks creados con el Generador de modelos utilizan el sistema de coordenadas LL84, incompatible con Civil 3D. Si el dibujo de Civil 3D no dispone de un sistema de coordenadas o si los sistemas de coordenadas no son compatibles, puede definir o cambiar el sistema de coordenadas del dibujo cuando abra el modelo de InfraWorks en Civil 3D. El dibujo de Civil 3D debe tener especificado un sistema de coordenadas para poder incorporar datos de InfraWorks.
• Si exporta un archivo IMX de InfraWorks para utilizar en Civil 3D, se recomienda especificar un sistema de coordenadas de destino para el archivo IMX que sea el mismo que se usará en el dibujo de Civil 3D. Para obtener más información, consulte Para abrir datos de modelo de InfraWorks en Autodesk Civil 3D.
• Utilice el mismo tipo de unidad en el modelo de InfraWorks y el dibujo de Civil 3D. Por defecto, los modelos de InfraWorks utilizan unidades métricas. Cuando se prepare un archivo de configuración de objetos en Civil 3D, asegúrese de que los catálogos de piezas que especifica para las utilidades de planificación y las redes de drenaje tengan las mismas unidades que las que se utilizan en el modelo de InfraWorks.

Configuración de objetos

Un archivo de configuración de objetos especifica las clases de objetos de InfraWorks que se incorporarán a Civil 3D. Asimismo, especifica la configuración de los objetos. Puede configurar varios archivos para diferentes escenarios.

En las carpetas siguientes se proporcionan archivos de configuración de objetos predefinidos:

• C:\Datos de programa\Autodesk\C3D 2019\esp\Data\InfraWorks Object Settings\Metric
• C:\Datos de programa\Autodesk\C3D 2019\esp\Data\InfraWorks Object Settings\Imperial

Se proporcionan los archivos de configuración de objetos predefinidos siguientes:

• All Objects.xml: incorpora todos los tipos de objeto de InfraWorks
• Design Objects.xml: incorpora solo objetos de diseño de InfraWorks
• Planning Objects.xml: incorpora solo objetos de planificación de InfraWorks

Datos de InfraWorks que se pueden incorporar en Civil 3D

En la tabla siguiente figuran los tipos de objetos del modelo de InfraWorks que se pueden incorporar en Civil 3D y las clases de objetos de dibujo de Civil 3D en que se convierten.

InfraWorks	Objetos de dibujo de Civil 3D	Notas sobre el intercambio de datos
Superficies de terreno	Superficies TIN	Las superficies de terreno se incorporan en Civil 3D como AIW_Existing_Ground, AIW_Existing_Transportation y AIW_Proposed_Ground.
Utilidades de planificación	Redes de tuberías (Tipo de utilidad = Sin definir)	Las utilidades de planificación en InfraWorks son conductos con conectores genéricos de conductos (en lugar de embocaduras o bocas de inspección) y tienen el valor Tipo de utilidad establecido en Sin definir. Se ha añadido una propiedad, denominada Tipo de utilidad, a las redes de tuberías de Civil 3D. Dicha propiedad se establece en Sin definir en las utilidades de planificación incorporadas en Civil 3D desde InfraWorks. Todas las tuberías se crean a partir de la primera tubería del catálogo de piezas seleccionado. Todas las estructuras se crean como estructuras nulas.
Carreteras de planificación	Alineaciones	Las carreteras de planificación son carreteras que se crean con la herramienta para añadir carreteras de InfraWorks, o bien se crean cuando los datos que reflejan las condiciones existentes se incorporan en un modelo.
Carreteras de diseño Nota: Las carreteras creadas en Autodesk InfraWorks son carreteras de planificación o compuestas. Para obtener más información, consulte Acerca de las carreteras de planificación y compuestas.	Alineaciones, perfiles longitudinales de la rasante terminados, perfiles longitudinales de la rasante existentes (opcional)	La opción de crear perfiles longitudinales de la rasante se especifica en el archivo de configuración de objetos.
Carreteras compuestas	Alineaciones, perfiles longitudinales de la rasante terminados, perfiles longitudinales de la rasante existentes (opcional), ensamblajes, obras lineales	Los ensamblajes compuestos de InfraWorks se asignan a los subensamblajes siguientes cuando el modelo de InfraWorks se abre en Civil 3D. Componente de carretera compuesta de InfraWorks Subensamblaje de Civil 3D BordilloInclinado BordilloBásico Bordillo BordilloBásico BordilloYCaz BordilloYCazBásicos IntersecciónTaludFijo IntersecciónMáximaAnchura IntersecciónAnchuraFija IntersecciónHastaDesfase BarreraJersey BarreraBásica Carril CarrilBásico Arcén ArcénBásico Acera AceraBásica MedianaInclinada MedianaNivelaciónConBarrera
Intersecciones	Intersecciones con alineaciones de empalme de intersección	Las intersecciones de InfraWorks se convierten en alineaciones de empalme de intersección estáticas en Civil 3D en lugar de intersecciones en los casos siguientes: Si la intersección contiene más de cuatro conjuntos de líneas Si la intersección utiliza la curva simple con inclinación de empalme de intersección Si los ejes de una intersección en T no intersecan Si los desfases que están en un mismo lado de la carretera en la intersección no son iguales, como se muestra en la ilustración siguiente, donde el desfase 1 es más ancho que el desfase 2:
Redes de drenaje	Redes de tuberías (Tipo de utilidad = Drenaje)	Las redes de drenaje de InfraWorks son conductos con embocaduras y bocas de inspección en lugar de conectores genéricos de conductos, y tienen el valor Tipo de utilidad establecido en Drenaje. Se ha añadido una propiedad, denominada Tipo de utilidad, a las redes de tuberías de Civil 3D. Dicha propiedad se establece en Drenaje en las redes de drenaje incorporadas en Civil 3D desde InfraWorks. Las bocas de inspección se asignan a la propiedad Cobertura y las embocaduras se asignan a la propiedad Rejilla en las propiedades de estructura de Civil 3D. Se han incluido catálogos de piezas (catálogo de drenajes genérico - catálogo de drenajes genérico e imperial - métrico) en Civil 3D para utilizar en la incorporación de sumideros horizontales y bocas de inspección de InfraWorks en Civil 3D. Los sumideros horizontales y las bocas de inspección utilizarán las piezas equivalentes en el catálogo imperial o métrico. Las tuberías utilizarán la forma, el material y el tamaño más aproximados del catálogo de tuberías especificado. Se crea una lista de piezas de la red de tuberías denominada Import cuando el modelo de InfraWorks se abre en Civil 3D. Esta lista de piezas solo contiene las piezas necesarias.
Coberturas (modificación de terreno)	Polilíneas 3D	Solo se incluyen las coberturas que modifican el terreno de InfraWorks.
Zonas húmedas	Polilíneas 3D
Puentes	sólidos 3D	Para obtener información general sobre el proceso de intercambio de datos para puentes, consulte Bridge Design (Diseño de puentes): apertura de un puente en AutoCAD Civil 3D (vídeo) en la Ayuda de InfraWorks.
Glorietas	Glorietas	Las glorietas se incorporan a Civil 3D como el nuevo tipo de glorieta introducido en AutoCAD Civil 3D 2017 con la integración de las funciones de glorieta de Autodesk Vehicle Tracking. Las glorietas que se intenten crear o incorporar en Civil 3D no se pueden incorporar después en InfraWorks. Nota: Al importar una glorieta, también debe importar las carreteras que componen los brazos de la glorieta.

Nota: Las alineaciones que se crean en Civil 3D a partir de datos de InfraWorks no están asignadas a un emplazamiento.

Datos de Civil 3D que se pueden incorporar en InfraWorks

La tabla siguiente muestra los clases de objetos de dibujo de Civil 3D que se pueden incorporar en InfraWorks y los tipos de objetos del modelo en que se convierten.

Objeto de dibujo de Civil 3D	Objeto del modelo de InfraWorks	Notas sobre el intercambio de datos
Superficies TIN	Superficies de terreno	Cada superficie figurará en el panel Origen de datos en InfraWorks. Si una superficie que se incorpora en InfraWorks oscurece otras superficies, puede ajustar el orden de las capas de superficies de terreno desde el cuadro de diálogo Capas de superficie, al que se accede desde el panel Origen de datos.
Alineaciones y perfiles	Carreteras compuestas (geometría horizontal y vertical)	Las alineaciones de tipo Eje son las únicas que se pueden incorporar en InfraWorks como carreteras compuestas. En InfraWorks se utiliza un solo perfil para cada carretera compuesta. Se utiliza el primer perfil longitudinal de la rasante que se creó en el dibujo de Civil 3D. Puede utilizar la herramienta Visualización del perfil en InfraWorks para revisar la geometría de perfil. Las carreteras compuestas que se crean en InfraWorks a partir de objetos de Civil 3D pueden ser de solo lectura. Algunos tipos de entidad de perfil no se incorporan en InfraWorks.
Obras lineales y superficies de obra lineal	Carreteras compuestas, coberturas y superficies de terreno	En InfraWorks, puede especificar el estilo de ensamblaje de carretera compuesta que desea utilizar en el cuadro de diálogo Configuración del origen de datos. Para visualizar correctamente obras lineales en InfraWorks, se recomienda crear una o varias superficies de obra lineal en Civil 3D para incorporarlas en InfraWorks; por ejemplo, una superficie que representa la parte superior de la obra lineal. La superficie de obra lineal es lo que modela el suelo en InfraWorks. Se utilizan estilos de vínculos de Civil 3D para crear coberturas en InfraWorks que muestran los materiales de la obra lineal. Las coberturas permiten aplicar un estilo a los diferentes componentes de obra lineal, como el pavimento. Puede importar un conjunto de reglas de estilos de InfraWorks para utilizar en estilos de vínculos por defecto de Autodesk Civil 3D. Si utiliza estilos de vínculos personalizados, quizá sea preciso definir reglas de estilos.
