El siguiente paso consiste en mecanizar los dos escariados en las esquinas superiores izquierda y derecha de la pieza.
- En la cinta de opciones, pulse
Ficha CAM
panel Fresado 2D
Taladrar
.
Ficha Herramienta
- En la ficha Herramienta, haga clic en el botón
y seleccione la herramienta Plana #2 Ø8 mm de la biblioteca.
- Haga clic en
para cerrar el cuadro de diálogo Biblioteca de herramientas.
Ficha Geometría
- Haga clic en la ficha Geometría. El botón Selecciones de cara circular debería estar activo. Seleccione las caras cilíndricas de los dos agujeros con el diámetro más grande en las esquinas superiores de la pieza.
- Si es necesario, amplíe y haga clic en cualquier lugar de la superficie cilíndrica del agujero superior grande.
- Haga lo mismo para seleccionar el otro agujero en la esquina opuesta.
Ficha Pasadas
- Haga clic en la ficha Pasadas. Aquí se controla cómo se calcula la ruta de herramienta de hélice.
- Cambie Paso a: 2,0 mm
Iniciar el cálculo
- Haga clic en
en la parte inferior del cuadro de diálogo Operación; o bien pulse con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de marcado para iniciar automáticamente el cálculo de la ruta de herramienta.

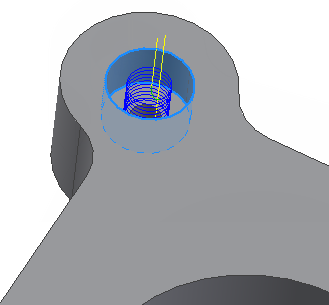

Ahora la ruta de herramienta se calcula y se muestra en la ventana gráfica.
Continúe con Para agujerear con taladro...
