Las estrategias 3D en Autodesk HSM son totalmente compatibles con los ejes y porta herramientas definidos por el usuario. Al utilizar una herramienta con un soporte, se puede elegir entre uno de los cinco modos de eje y soporte, según la estrategia de mecanizado. La gestión de colisión puede realizarse tanto para el eje como para el soporte de la herramienta, y se pueden especificar diferentes espacios libres.
- Desactivada: ignora cualquier colisión de eje y soporte.
- Separar: la ruta de herramienta se separa de la pieza de trabajo para mantener una distancia segura entre el eje y/o el soporte.
- Recortado: las secciones de la ruta de herramienta que tienen como resultado una infracción de las distancias seguras entre el eje y/o el soporte se cortan.
- Detectar longitud de la herramienta: la herramienta se amplía automáticamente más allá del soporte para mantener la distancia segura especificada entre el eje y/o el soporte y la pieza de trabajo. Se registra un mensaje que indica la distancia que la herramienta se extiende fuera del soporte.
- Fallo al colisionar: el cálculo de la ruta de herramienta se ha anulado y se ha registrado un mensaje de error cuando la distancia segura se ha infringido.
Las diversas opciones generan diferentes rutas de herramienta que se muestran en las imágenes siguientes:
Desactivada
Separar
Recortado
Detectar longitud de la herramienta
Detectar longitud de la herramienta
Con esta opción seleccionada, Autodesk HSMcalcula automáticamente la longitud mínima de la herramienta que se necesita para mantener el porta herramientas libre de la pieza con un Espacio libre del porta herramientas determinado. Cuando se calcula la ruta de herramienta, la "longitud del cuerpo" de la definición de la herramienta se actualiza a la longitud mínima necesaria.

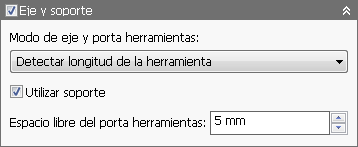

Definición de Detectar longitud de la herramienta con una distancia de espacio libre del porta herramientas de 5 mm
El mensaje de advertencia siguiente se genera en el registro cuando se genera la ruta de herramienta con Detectar longitud de la herramienta activa y la herramienta es demasiado corta: Advertencia: la longitud de la herramienta se ha actualizado de 25 mm a 35,9453 mm para garantizar que el soporte no choque con la pieza.
Al mismo tiempo, la herramienta se actualiza.

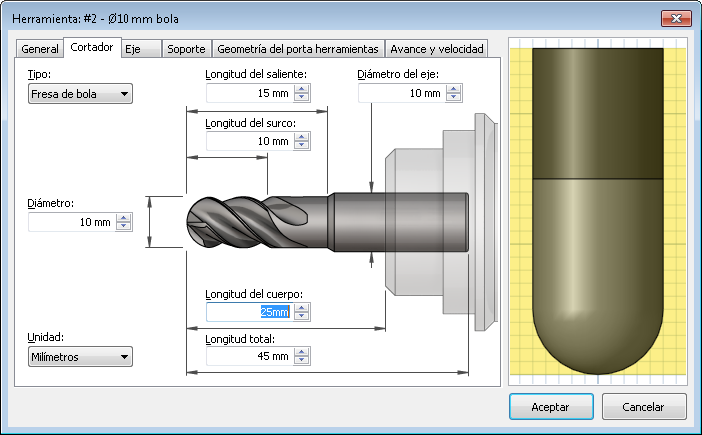

La herramienta original

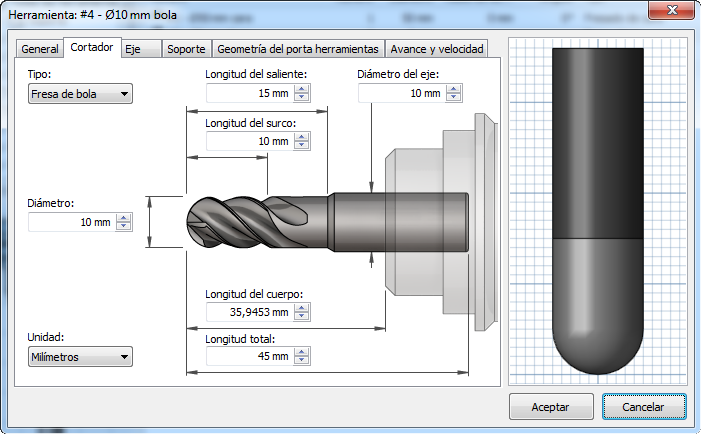

La herramienta actualizada
En el ejemplo siguiente se muestra la diferencia en el modelo con una ruta de herramienta sencilla:
Antes de detectar la longitud de la herramienta
Después de detectar la longitud de la herramienta con un espacio libre del porta herramientas de 5 mm
