Las fichas del cuadro de diálogo Operación comparten un diseño similar para todas las operaciones de fresado. Los parámetros de mecanizado se agrupan en cinco fichas que proporcionan una manera rápida para desplazarse entre los parámetros y reducen mucho el desplazamiento necesario.
La ficha Geometría activa en el cuadro de diálogo Operación para una operación 2D adaptativo.
Ficha Herramienta
Esta ficha permite seleccionar una herramienta para la operación. También puede editar la herramienta en la Biblioteca de herramientas y definir los avances y las velocidades de la operación.
Ficha Geometría
Esta ficha contiene todas las selecciones de geometría principales y define qué mecanizar y dónde hacerlo. En función del tipo de operación y de la versión de Inventor HSM, los grupos siguientes están disponibles aquí: Geometría, Contorno de mecanizado, Inclinación, Mecanizado de apoyo, Orientación de la herramienta, Modelo y Evitar/tocar superficies.
Ficha Alturas
Esta ficha controla las alturas a las que funciona la operación. En general, controla los niveles Z principales del mecanizado y, en función de la operación, permite seleccionar los niveles siguientes: Altura del espacio libre, Altura de retracción, Altura del avance, Altura superior y Altura inferior.
Ficha Pasadas
Esta ficha controla cómo se deberían generar las rutas reales de herramienta de corte. Los parámetros de esta ficha incluyen: Tolerancia, Sobrepasada, Reducción, Material a dejar, Empalmes y Suavizado.
Ficha Vinculación
Esta ficha controla cómo se deberían generar todas las rutas de herramienta que no son de corte. Los parámetros de esta ficha incluyen: Directiva de retracción, Distancia segura, Entrada y Salida, Ascenso, Transiciones y Posiciones de entrada.
Opciones de posición del cuadro de diálogo Operación
Normalmente, el cuadro de diálogo Operación comparte el mismo espacio que el Navegador de CAM. Puede separar el cuadro de diálogo Operación del Navegador de CAM de modo que pueda flotar libremente o estar anclado a una ubicación más práctica de la siguiente manera:
- En la cinta de opciones, haga clic en
Cinta de opciones:
ficha CAM
panel Administrar
Opciones
. Se muestra el cuadro de diálogo Opciones de CAM. - Haga clic en la ficha Interfaz de usuario.
- Desactive la casilla de verificación Combinar el cuadro de diálogo Operación con el navegador de CAM.
- Haga clic en Aceptar para salir del cuadro de diálogo Opciones de CAM.
La próxima vez que se seleccione una estrategia de mecanizado, el cuadro de diálogo Operación se mostrará independiente del Navegador de CAM.

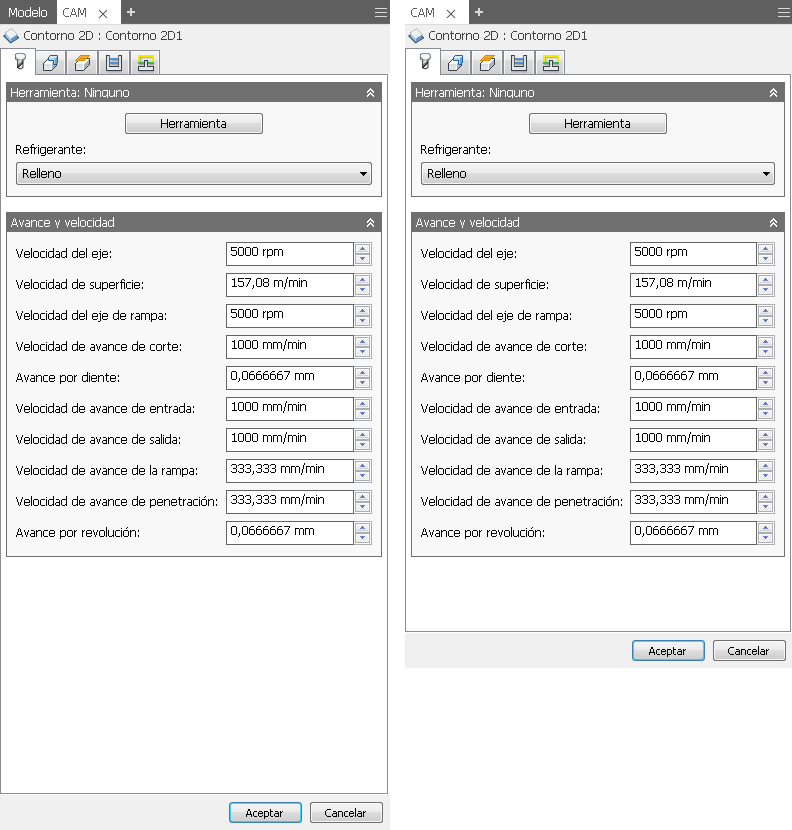

A la izquierda, el cuadro de diálogo Operación comparte el mismo espacio que el Navegador de CAM. A la derecha, se muestra separado del Navegador de CAM en estado flotante.
Crear y restablecer parámetros por defecto

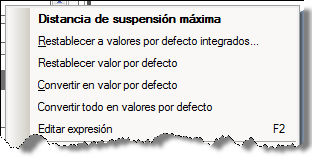

Siempre que sea posible, Autodesk HSM proporciona los valores de trabajo por defecto para cada estrategia de parámetros en el cuadro de diálogo Operación. Se pueden controlar los valores por defecto de cada parámetro haciendo clic con el botón derecho sobre el nombre de parámetro para visualizar el menú contextual emergente que se muestra a continuación.
El nombre del parámetro actual (en negrita) se muestra en la parte superior del menú contextual emergente. El resto de los elementos de menú ofrecen las opciones siguientes:
- Restablecer valores por defecto integrados: restablece la expresión del campo actual con el valor de fábrica (sistema) por defecto. Esta opción ignora cualquier configuración por defecto que el usuario haya guardado.
- Restablecer valor por defecto: restablece la expresión del campo actual con el valor por defecto que el usuario haya guardado para el parámetro o la estrategia.
- Convertir en valor por defecto: define la expresión del campo actual como valor por defecto para la combinación de parámetro y estrategia correspondiente.
- Convertir todo en valores por defecto: define todas las expresiones del objeto actual como valores por defecto para la estrategia correspondiente.
- Editar expresión: la mayoría de los parámetros en Autodesk HSM tienen valores por defecto en función de las expresiones que implican otros parámetros, como el diámetro de la herramienta (el diámetro de la herramienta hace referencia a esto en una expresión). Puede introducir una nueva expresión directamente en el campo de parámetro o puede modificar una expresión existente con el cuadro de diálogo Expresión al seleccionar Editar expresión en el menú contextual emergente o al pulsar la tecla de función F2.

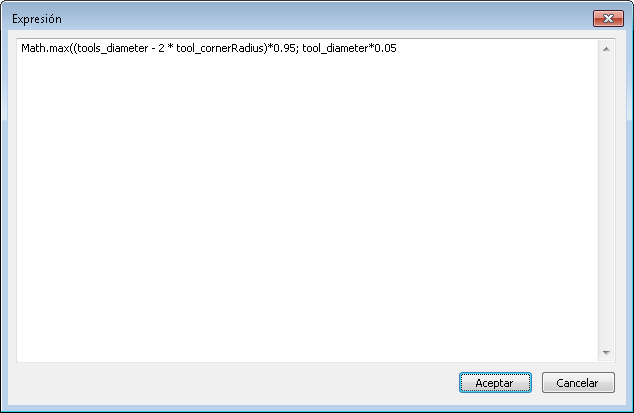

El cuadro de diálogo Expresión
Los nombres para hacer referencia a otros parámetros pueden determinarse manteniendo pulsada la tecla Mayús mientras se desplaza el ratón sobre un campo de parámetro.

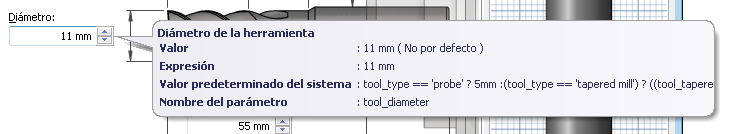

Los nombres de parámetro se muestran en la información de herramientas si se mantiene pulsada la tecla Mayús
