Referencia de Opciones de CAM

Acceso:

Cinta de opciones: ficha CAM panel Administrar Opciones

El cuadro de diálogo Opciones de CAM se compone de cuatro fichas con parámetros que permiten ajustar varios comportamientos dentro de Autodesk HSM.

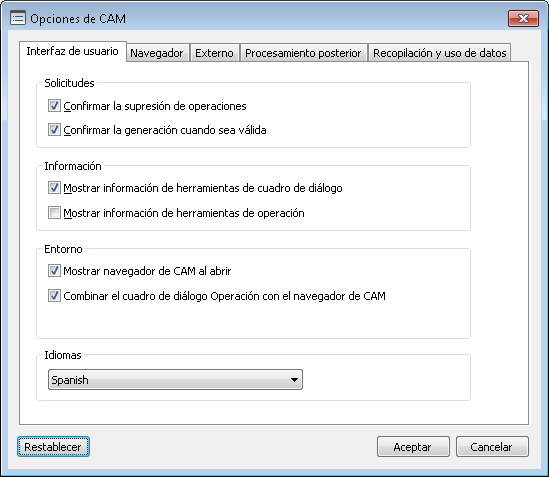

El cuadro de diálogo Opciones de CAM. Puede restablecer los parámetros por defecto en cualquier momento haciendo clic en el botón Restablecer que aparece en cada ficha.

Ficha Interfaz de usuario

• Confirmar la supresión de operaciones: muestra un mensaje que solicita que se confirme la supresión de una operación seleccionada en el Navegador de CAM.
• Confirmar la generación cuando sea válida: se le preguntará si desea continuar con una regeneración cuando la ruta de herramienta sea válida.
• Mostrar información de herramientas de cuadro de diálogo: muestra la información de herramientas de los controles en un cuadro de diálogo.
• Mostrar información de herramientas de operación: coloque el ratón sobre un nodo en el Navegador de CAM para mostrar los detalles de mecanizado (descripción, estrategia, descripción de la herramienta, etc.) para el nodo seleccionado.
• Mostrar navegador de CAM al abrir: muestra el Navegador de CAM y la cinta de opciones de CAM al abrir un documento que contiene datos de CAM.
• Combinar el cuadro de diálogo Operación con el navegador de CAM: normalmente, el cuadro de diálogo Operación comparte la misma ventana que el Navegador de CAM. Desactive este parámetro para ver el cuadro de diálogo Operación como una ventana separada y anclable.

Ficha Navegador

• Mostrar número de herramienta: muestra el número de herramienta entre corchetes ( [ ] ) delante del nombre de la estrategia.
• Mostrar desplazamientos de compensación de la herramienta:: cuando se aplican desfases de longitud y diámetro a una herramienta en la Biblioteca de herramientas, los nuevos valores se muestran junto con el número de herramienta.
• Mostrar descripción de la herramienta: si existe una descripción para una herramienta, aparece en paréntesis a la derecha del nombre de la estrategia. Se pueden añadir descripciones de la herramienta con el cuadro de diálogo Biblioteca de herramientas.
• Mostrar desfase y eje de trabajo de configuración: muestra el número de desfases de trabajo definidos en la configuración.
• Mostrar tipo de ciclo: controla si el parámetro de tipo de ciclo se muestra para operaciones de taladro.
• Mostrar NC manual: si existe una entrada NC manual, se muestra entre corchetes ( [ ] ) en el Navegador de CAM.
• Mostrar tipo de patrón: muestra el tipo de patrón (lineal, circular, etc.) entre corchetes ([ ]) a la derecha del nombre de patrón en el Navegador de CAM.
• Arrastrar y soltar: permite reordenar operaciones en el Navegador de CAM. Existen tres opciones del menú desplegable: Operación de arrastrar y soltar normal (valor por defecto), No permitir arrastrar y soltar y Preguntar antes de arrastrar y soltar.

Ficha Externo

• Editor: permite especificar un editor NC externo. Haga clic en el botón Examinar para desplazarse hasta la carpeta que contiene el editor NC que desee.

Ficha Procesamiento posterior

• Conservar los archivos temporales separados del archivo NC: opción desactivada por defecto.
• Mantener archivos de registro: opción desactivada por defecto.
• Preguntar antes de sobrescribir: opción activada por defecto.
