Información sobre el ciclo de sondeo y cómo se puede utilizar.
Qué veremos en esta lección
El sondeo es un proceso de la máquina que establece un punto cero en la pieza, y que también se puede utilizar para realizar la inspección de piezas. Puede sondear el modelo de la pieza o el cuerpo de material. Al seleccionar la operación o el punto que se va a sondear, Fusion determina el ciclo de sondeo adecuada que se va a utilizar y ofrece las opciones correspondientes a la selección. El sondeo de Fusion solo funciona si tiene funcionalidad de sondeo en la máquina y el posprocesador se ha modificado para generar la salida de los ciclos en el programa NC.
Importante: esta funcionalidad está disponible en Inventor HSM Premium y Ultimate.
Sonda está disponible en el grupo Tarea - Configuración Icono.
El sondeo se puede utilizar para encontrar una serie de posiciones.
- Sondeo de un solo eje
- Sondeo de esquina
- Sondeo de centro de bloque
- Sondeo de centro de cavidad rectangular
- Sondeo de centro de fiador circular
- Sondeo de centro de agujero circular
- Cavidad rectangular y circular con islas
- Entre 2 paredes/caras
Puede optar por seleccionar caras del modelo o del material. Las opciones de sondeo cambiarán en función de su elección.
Esquina del modelo: selección de 2 caras |
Centro del material: selección de cara superior |
Fiador del modelo: selección de cara de cilindro |
Fiador del material: selección de cara superior |
La página del cuadro de diálogo Sondeo contiene 3 fichas. Herramienta, Geometría y Alturas. Estos 3 fichas contienen la mayor parte de los mismos parámetros que se podrían encontrar en cualquier ruta de herramienta de Inventor.
|

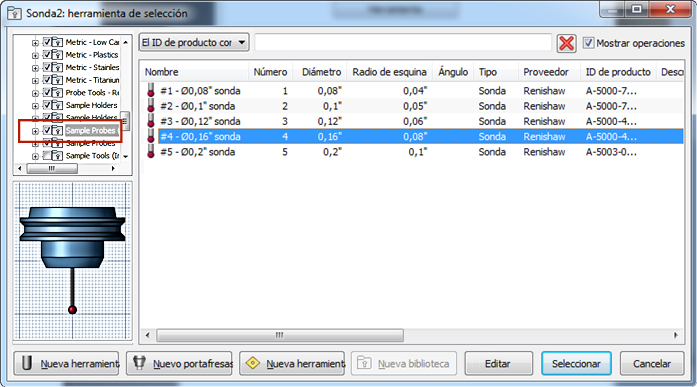

En la ficha Herramienta, pulse el botón Herramienta y desplácese hacia abajo hasta la biblioteca Sondas de ejemplo para seleccionar una sonda.
Pulse Seleccionar después de realizar la selección.
La Velocidad de avance de entrada controla la rapidez de desplazamiento de la sonda hacia la pieza. |

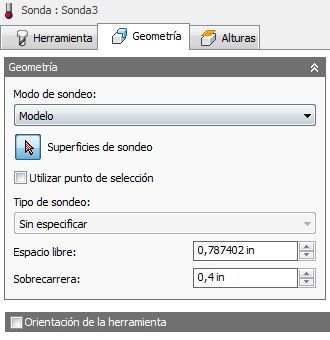

Parámetros de la ficha Geometría
En la ficha Geometría puede seleccionar el modelo o el material para el sondeo de caras. Al seleccionar 1 pared, se crea una función de sondeo de un solo eje. Al seleccionar la cara superior, puede que aparezcan más opciones de sondeo. Las caras que seleccione determinan el tipo de sondeo que se puede llevar a cabo. Tenga en cuenta, que no tienen que estar en la ficha Geometría para seleccionar la cara de sondeo.
Modo de sondeo
Permite optar por seleccionar caras del modelo o del material de la pieza. Las opciones de selección de cara cambiarán en función de su elección.
Superficie(s) de sonda: modelo
Muestra el número de caras seleccionadas del modelo. La selección determina el tipo de sondeo que se va a realizar. Para realizar la selección a partir del modelo de material, cambie el modo de sondeo a material.
|
Esquina del modelo: selección de 2 caras |
Cara Z: selección de cara superior |
Selección de pared individual X o Y Se muestra el sondeo X |
Selección de pared individual X o Y: ángulo Se muestra el sondeo Y |
|
Fiador del modelo: selección de cara de cilindro |
Taladro del modelo: selección de diámetro interior |
Cajera o web en X Cajera en X con islas 2 paredes opuestas en X |
Cajera o web en Y Cajera en Y con islas 2 paredes opuestas en Y |
Superficies del material de sondeo: material
Muestra el número de caras seleccionadas del material. La selección determina el tipo de sondeo que se va a realizar. Para realizar la selección a partir del modelo de pieza, cambie el modo de sondeo a modelo.
|
Centro del material: selección de cara superior |
Centro del material - 2 paredes perpendiculares |
Selección de pared individual X o Y |
Selección de pared individual X o Y: ángulo |
|
Centro del fiador: selección de cara superior |
Centro del fiador: selección de cara de cilindro |
Centro de bloque X 2 paredes opuestas en X |
Centro de bloque Y 2 paredes opuestas en Y |
Punto seleccionado por el usuario
Cuando está activado, se fuerza el sondeo en el punto real elegido en la superficie seleccionada. La flecha de color rojo en la imagen de abajo muestra el punto seleccionado por el usuario para la superficie seleccionada.
Tipo de sonda
Muestra los ciclos de sonda disponibles en función de la selección. El modo de sonda y su selección de cara determinan el tipo de sondeo que se puede llevar a cabo.
Espacio libre
La distancia para situar fuera de la cara seleccionada. Por defecto, el espacio libre se establece en 2 x el diámetro de la sonda
Espaciado
Establece el espaciado de sonda mientras se calcula un ángulo a partir de la cara seleccionada.
Espaciado de 1,5 in. |
Espaciado de 3,0 in. |
Sobrecarrera
es la distancia máxima para desplazar más allá de la pared seleccionada antes de detener el sondeo. Esto se hace para evitar que se rompa la sonda o detenerla si no hay ningún contacto con la pared o cara.

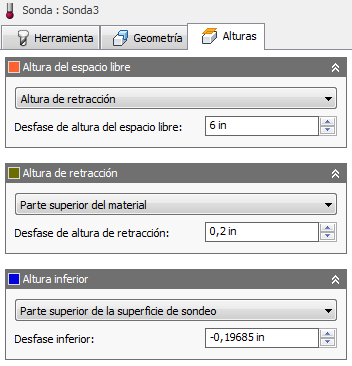

Parámetros de la ficha Alturas
Seleccione las alturas de posicionamiento del eje.
|
La altura del espacio libre es la posición del punto más alto, adonde la sonda debería trasladarse rápidamente. El ciclo de sonda comenzará y finalizará a esta altura. Se muestra en color naranja en el área gráfica.
La altura de retracción es una posición intermedia sobre la pieza anterior, se desplaza a la profundidad final. Si el ciclo de sondeo debe sondear varias ubicaciones, es la altura a la cual se mueve entre sondeos. Se muestra en color verde oscuro en el área gráfica.
La altura inferior es la profundidad a la que va a comenzar el sondeo. Este valor es al punto de contacto de la sonda. Por defecto, un tipo de sonda esférica (bola) se desfasa hacia arriba en su radio. Se muestra en color azul en el área gráfica.
El desfase para todos es un desplazamiento incremental respecto a la selección que se muestra para cada altura. |
Altura del espacio libre
La altura del espacio libre es la primera altura a la que se dirige la herramienta camino al inicio del sondeo y el punto al que vuelve una vez que termina el proceso. Esta posición se puede definir con respecto al material, el modelo, otra altura de referencia o una posición seleccionada por el usuario.
Altura del espacio libre
- Altura de retracción: desfase incremental de la altura de retracción.
- Altura inferior: desfase incremental de la Altura inferior.
- Parte superior del modelo: desfase incremental de la parte superior del modelo.
- Parte inferior del modelo: desfase incremental de la parte inferior del modelo.
- Parte superior del material: desfase incremental de la parte superior del material.
- Parte inferior del material: desfase incremental de la Parte inferior del material.
- Selección: desfase incremental de un Punto (vértice), una Arista o una Cara seleccionado en el modelo.
- Parte superior de la superficie de sondeo: desfase incremental desde la parte superior de la superficie más baja seleccionada.
- Origen (absoluto): desfase absoluto del origen definido en Configuración o en Orientación de la herramienta dentro de una operación específica.
Desfase de altura del espacio libre:
El desfase de altura del espacio libre es un desplazamiento relativo a la selección de altura del espacio libre. Introduzca un valor o arrastre el círculo naranja en el área gráfica.
Altura de retracción
La posición de altura de retracción establece una altura intermedia entre el espacio libre y las posiciones de altura inferiores, y se utiliza entre movimientos de sondeo. La altura de retracción se utiliza junto con el desfase para establecer la altura.
Altura de retracción
- Altura del espacio libre: desfase incremental de la altura del espacio libre.
- Altura inferior: desfase incremental de la altura inferior.
- Parte superior del modelo: desfase incremental de la parte superior del modelo.
- Parte inferior del modelo: desfase incremental de la parte inferior del modelo.
- Parte superior del material: desfase incremental de la parte superior del material.
- Parte inferior del material: desfase incremental de la Parte inferior del material.
- Selección: desfase incremental de un Punto (vértice), una Arista o una Cara seleccionado en el modelo.
- Parte superior de la superficie de sondeo: desfase incremental desde la parte superior de la superficie más baja seleccionada.
- Origen (absoluto): desfase absoluto del origen definido en Configuración o en Orientación de la herramienta dentro de una operación específica.
Desfase de altura de retracción:
El desfase de altura de retracción es un desplazamiento relativo a la selección de referencia de la altura de retracción. Introduzca un valor o arrastre el círculo de color verde oscuro del área gráfica.
Altura inferior
La altura inferior determina la referencia para la profundidad de sondeo final. Esta referencia y el valor de desfase establecen la profundidad de sondeo verdadera. Esta posición es el punto de contacto de la sonda, no la parte inferior de la punta de la sonda.
Altura inferior
- Altura del espacio libre: desfase incremental de la altura del espacio libre.
- Altura de retracción: desfase incremental de la altura de retracción.
- Parte superior del modelo: desfase incremental de la parte superior del modelo.
- Parte inferior del modelo: desfase incremental de la parte inferior del modelo.
- Parte superior del material: desfase incremental de la parte superior del material.
- Parte inferior del material: desfase incremental de la Parte inferior del material.
- Selección: desfase incremental de un Punto (vértice), una Arista o una Cara seleccionado en el modelo.
- Parte superior de la superficie de sondeo: desfase incremental desde la parte superior de la superficie más baja seleccionada.
- Origen (absoluto): desfase absoluto del Origen definido en Configuración o en Orientación de la herramienta dentro de una operación específica.
Desfase inferior:
El desfase inferior es un desplazamiento relativo a la selección de referencia de la altura inferior. Introduzca un valor o arrastre el círculo azul en el área gráfica.
