Autodesk HSM permite insertar entradas NC manuales especiales en el Navegador de CAM. Estas entradas se pueden utilizar para controlar directamente el código NC generado dentro del programa NC. Por ejemplo: forzar un cambio de herramienta que, de lo contrario, no sería necesario. La configuración del posprocesador puede hacer el uso que necesite de estos comandos.
Los tipos de NC manual compatibles actualmente son:
- Acción: envíe un comando genérico al posprocesador para activar el comportamiento específico de la publicación.
- Alerta: solicite un evento de alerta en el control CNC. De forma similar a Alarma pero no daría como resultado un fallo.
- Alarma: solicita un evento de alarma en el control CNC. Da lugar a un fallo del programa.
- Calibrar: solicitud de calibración de la máquina CNC.
- Programa de llamada: subprograma de llamada.
- Limpiar: solicitud de un ciclo de limpieza.
- Cerrar puerta: solicita que se cierre la puerta en la máquina CNC.
- Comentario: escriba un comentario en el programa NC.
- Forzar cambio de herramienta: fuerza un cambio de herramienta para la siguiente operación.
- Mostrar mensaje: muestra un mensaje en el control CNC.
- Parada del seguidor: parada durante el período especificado.
- Herramienta de medición: solicitud de la herramienta seleccionada que se desea medir.
- Abrir puerta: solicita que se abra la puerta en la máquina CNC.
- Parada opcional: solicita un comando de parada opcional (M1 en la mayoría de los controles ISO).
- Pasar a través de: pasa directamente el código NC literal. Esto se considera inseguro.
- Imprimir mensaje: permite imprimir un mensaje para la salida (por ejemplo, conexión en serie).
- Iniciar transporte de viruta: solicita el inicio del transporte de viruta.
- Detener: solicita un comando de detención (M0 en la mayoría de los controles ISO).
- Detener transporte de viruta: solicita la detención del transporte de viruta.
- Control de rotura de herramienta: solicita que la máquina CNC compruebe si la herramienta está dañada o no.
- Verificar: verifica la integridad de la máquina CNC.
Para insertar cualquiera de estas entradas, haga clic en
ficha CAM
panel Trabajo
NC manual
en la cinta de opciones. También puede hacer clic con el botón derecho en cualquier lugar del Navegador de CAM y seleccionar Nueva operación en el menú contextual emergente.

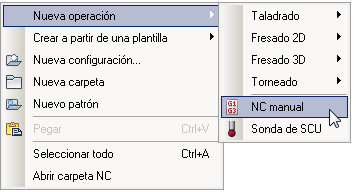

Acceso a NC manual desde el menú contextual Nueva operación
A continuación, seleccione NC manual en el menú y elija el tipo adecuado de entrada NC desde el menú desplegable Tipo manual:.

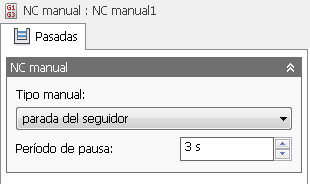

Edición de dos tipos de entradas NC manual: Comentario y Parada del seguidor
Ejemplo de NC manual en el Navegador de CAM
