Mejoras en la chapa

Visibilidad de la representación de punzonado

Las nuevas opciones permiten controlar la visualización de la representación de punzonado de forma individual.

Las siguientes anulaciones de desarrollo se añaden al cuadro de diálogo Punzones:

• Mostrar operación de punzonado moldeado
• Mostrar representación de boceto
  Nota: La iFeature de punzonado de chapa debe definirse con una representación de boceto simplificada para poder utilizar esta opción.
• Mostrar marca de centro

Se ha añadido Ignorar anulaciones de desarrollo como una opción de la ficha Representación de punzonado del cuadro de diálogo de edición del desarrollo.

Nota:

Ahora se puede anular la definición de un punzonado cuya forma se extiende más allá del contorno del desarrollo para que se muestre como una marca de centro o un boceto sin errores.

La anulación de un desarrollo del punzonado heredado continuará mostrando un error hasta que el desarrollo se suprima y se vuelva a crear en Inventor 2017.

Destalonado

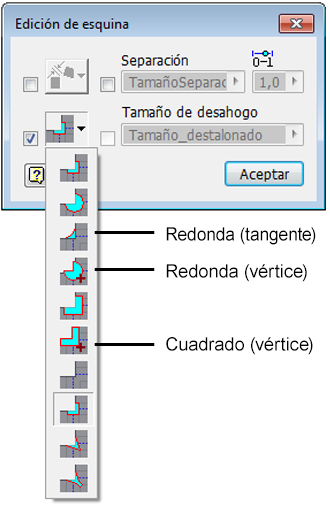

Las opciones Redonda (tangente), Redonda (vértice) y Cuadrado (vértice) se han añadido a los destalonados para proporcionar más soluciones de inserción.

Errores de cálculo del desarrollo

Un desarrollo con errores de cálculo muestra un icono de información en el navegador y participa en Design Doctor.

Desplegar iFeatures

La opción Desplegar en desarrollo se ha añadido al cuadro de diálogo de creación Extraer iFeature y al cuadro de diálogo de inserción Punzones. Esta nueva opción permite desplegar ciertos tipos de operaciones de punzonado. Debe especificar la opción de desplegado en ambos sitios para desplegar la forma de punzonado.

• El desplegado se limita a las iFeatures que se puede desplegar si se crean como operaciones de chapa normales.
• Las formas deformadas, como soportes para fiador y lamas de sellado, no se pueden desplegar.

Mejoras en los cuadros de diálogo de chapa

Los cuadros de diálogo siguientes contienen nuevas funciones:

• El botón Aplicar se añade a la los cuadros de diálogo Redondeo de esquina y Chaflán de esquina para mejorar la eficiencia.
• Ahora se puede cambiar el tamaño del cuadro de diálogo Redondeo de esquina y mantenerse presente durante la sesión.

Aplazar actualización del desarrollo

• La opción de Cálculo del desarrollo se ha añadido a la ficha Modelado del cuadro de diálogo Parámetros del documento.
• Aplazar actualización en desarrollo se ha añadido a Opciones para abrir archivos.

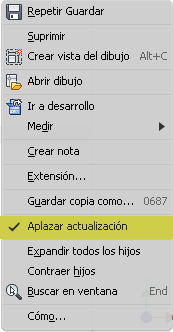

• También puede hacer clic con el botón derecho del ratón en el desarrollo del navegador para aplazar la actualización.


Edición directa

El comando Edición directa se ha añadido al panel de la cinta de opciones de modificación de chapa
