Ejercicio 1: Preparación del archivo de mapa

Cree un archivo de mapa y asígnele un sistema de coordenadas. Asigne el color blanco al fondo del mapa para distinguir los elementos con más facilidad si utiliza color para aplicar estilos. Todos los mapas que cree a partir de ahora utilizarán el nuevo color de fondo.

Para crear un archivo de mapa

1. Si aún no lo ha hecho, copie los archivos de muestra para el aprendizaje en un directorio de su disco duro.
2. Inicie AutoCAD Map 3D toolset y cree un mapa mediante la plantilla map2d.dwt.
3. Asigne un sistema de coordenadas al nuevo mapa.
   • Cambie al Explorador de mapa del Panel de tareas.

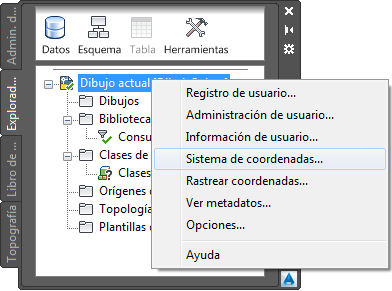

   • Haga clic con el botón derecho en el dibujo actual y, a continuación, haga clic en Sistema de coordenadas.


     También puede

   • En Código, escriba ca-i y pulse Intro.
   • Haga clic en Aceptar.
4. Haga clic en Guardar. En la carpeta de aprendizaje, asigne al archivo el nombre AnalyzeMap1.dwg y haga clic en Aceptar.

Para cambiar el color de fondo del mapa

1. Haga clic en Opciones.
2. En el cuadro de diálogo Opciones, haga clic en la ficha Visualización.
3. En la ficha Visualización, en el área Elementos de ventana, haga clic en Colores.
4. En Contexto, seleccione Espacio modelo 2D.
5. En Elemento de interfaz, seleccione Fondo uniforme.
6. En Color, seleccione Blanco.
7. Haga clic en Aplicar y cerrar y, a continuación, en Aceptar.

Para proseguir en este aprendizaje, vaya al Ejercicio 2: Adición de una superficie para ver datos de elevación.
