Ejemplo de edición de los vectores de orientación

El ejemplo explica cómo se editan los vectores de orientación de un eje de herramienta utilizando el modelo Aerostructure.dgk en la carpeta de Ejemplos.

1. Haga clic en la pestaña de Trayectoria > panel de Dibujar > Mostrar > Vectores de orientación para dibujar los vectores de orientación en la trayectoria activa.

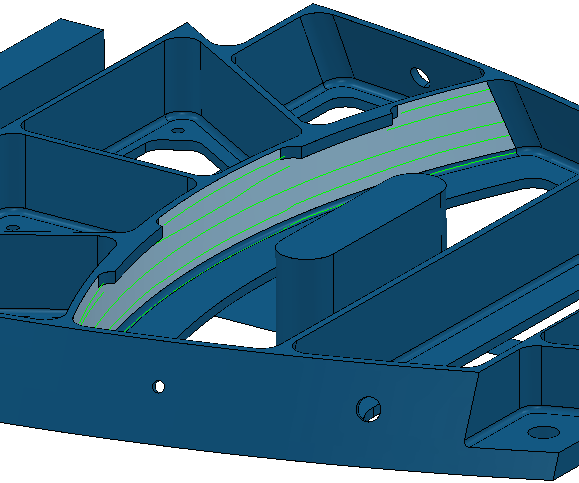

2. Seleccione el segmento de trayectoria. El segmento se muestra de color amarillo.



3. Haga clic en la pestaña de Edición de trayectoria > panel de Editar > Editar dentro de la zona para abrir el cuadro de diálogo de Editar la trayectoria en la zona.
4. En la pestaña de Seleccionar las zonas, en la opción de Definir la zona con seleccione Segmentos completos.
5. En la pestaña de Especificar cambios:
   1. Seleccione un Tipo de edición de Nueva definición del eje.

      Es la única opción que puede utilizar para editar los vectores de orientación.

   2. En el marco del Eje de herramienta, haga clic en . Se abre el cuadro de diálogo de Eje de herramienta.
6. En la pestaña de Control del eje de máquina del cuadro de diálogo de Eje de herramienta:
   1. Seleccione un Tipo de orientación de Vector de orientación:
   2. Seleccione un Vector de orientación de Dirección fija.
   3. En la zona de Dirección introduzca un ángulo de Acimut de 45.
   4. Haga clic en Aceptar.
7. En el cuadro de diálogo de Editar la trayectoria en la zona, haga clic en Aplicar.



8. En el cuadro de diálogo de Editar la trayectoria en la zona:
   1. Haga clic en Deshacer.
   2. Introduzca una Distancia de transición de 10.
   3. Haga clic en Aplicar.
